Produktdetails:
|
| Max Acceleration: | 30mm | Frequenzbereich: | 200 Hz |
|---|---|---|---|
| Abkühlen: | Luftkühlung | Schlüsselwort: | Erschütterungsprüfmaschine |
| Schock Pulze: | Sinus | Art: | Erschütterung mit 3 Achsen |
| Energie: | Elektronisch | Funktion: | vibrations Test |
| Markieren: | Erschütterungs-Prüfvorrichtung,Erschütterungs-Test-Maschine |
||
Die Kammer der Temperatur und drei-kombinierte des Tests der Feuchtigkeit Erschütterung stellt hauptsächlich Temperatur- und Feuchtigkeitsänderungsumwelt für wissenschaftliche Forschung und Produktionseinheiten wie Aerospace, Luftfahrt, Erdöl, chemische Industrie, Elektronik, Kommunikation, etc. gleichzeitig, die elektrische Schwingbeanspruchung kann am Testprodukt in der Testkammer an einer Verjährungsfrist angewendet werden zur Verfügung, damit Benutzer einen umfassenden Druckeignungstest der Temperatur, der Feuchtigkeit und der Maschine der Erschütterung im allgemeinen (oder der Teile), der Elektrogeräte, der Instrumente, der Materialien, des etc. durchführen, um die Eignung des Prüflings festzusetzen oder das Verhalten des Prüflings auszuwerten. Verglichen mit dem Effekt von einem Einfaktor, kann sie die Anpassungsfähigkeit von elektrischen und elektronischen Produkten an die Temperaturänderungen, Feuchtigkeit und Erschütterung in der Umwelt des Transportes wirklich mitteilen und tatsächlicher Gebrauch und stellt die Defekte von Produkten heraus.

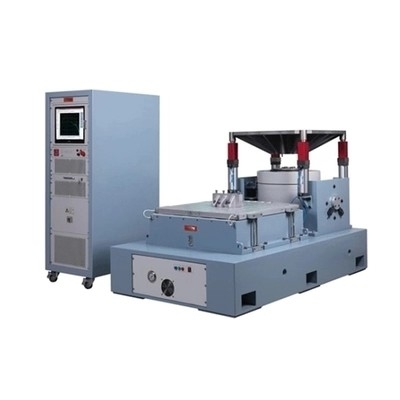

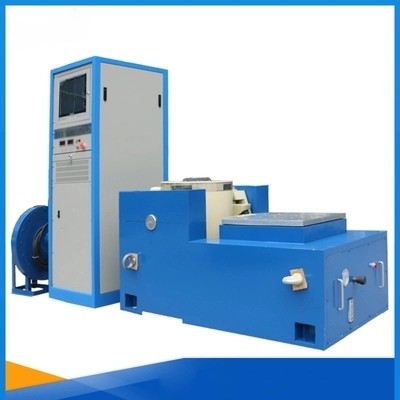

Erschütterung Shaker Table Manufacturer nahm die doppel- Struktur des magnetischen Kreises an, selbst-erzeugte Skelettaktionskreise, zerstreute Stütz- und Rollenlager und lineare Anleitung, Drehzapfenisolierung voranbrachte moderne Technologie und spezielle Technologie, kann in dreiachsiger sinusförmiger Erschütterung X, Y, Z abgeschlossen werden Test und gelegentliche Erschütterungsbreitbandtests, durch den klassischen (halb- Welle des trapezoiden, der Säge Zahnes des Sinus,) Impuls und den Schockwartespektrumtest abgeschlossen zu werden.
Produkteigenschaften:
1 der vorsichtige Entwurf des beweglichen Spulenskeletts, hat höhere erstrangige axiale Eigenfrequenz.
2 helle Armatur, hohe Steifheit, 4500 Hz Frequenz.
Verbindungslinie von Steuerung, sofort Speichermaterialien 3 Computer.
Kontrollkarte von 4 Anzeige.
Niedriger Entwurf des Widerstands 5 und der Hochleistung, hohe Leistungsfähigkeit, niedrige Kosten.
6 hohe Zuverlässigkeit, niedrige Störung.
Schwingtischkonfiguration:
1. Elektrisches Vibrationssystem der Luftkühlungs-Reihe
2. elektrisches Kühlsystem der Wassererkühlungs-Reihe
3. gelegentlicher Erschütterungsprüfer Digital
4. Digital-Sinuserschütterungsprüfer
| Einzelteil | Spezifikation |
| Elektrodynamisches ErschütterungsGeneratorsystem | |
| Bewertete Kraft (Spitze) unter sinusförmigem | 32KN |
| Auswirkungsschub | 64KN |
| Frequenzbereich | 200 Hz |
| Ununterbrochene Verschiebung | 59 Millimeter pp. |
| Auswirkungsverschiebung | 59 Millimeter pp. |
| Maximale Nenndrehzahl (Sündenspitze) | 2m/s |
| Maximale Beschleunigung (Sünde) | 0,53 m-/s² |
| Durchmesser der beweglichen Spule | 445 Millimeter |
| Zulässiger unparteiischer Lastmoment | 300 N•m |
| Gleichwertige Masse von beweglichen Teilen | 301 g |
| Axiale Erschütterungsisolierungsfrequenz | 2,5 Hz |
| Höchstlast für Probe | 500 Kilogramm |
| Durchsickern des magnetischen Flusses | <10 gauss=""> |
| Vertikale Erschütterungsprüfvorrichtungsgröße | 4505×2500×840 Millimeter (L*W*H, ohne Paket) |
| Vertikales Erschütterungsprüfvorrichtungsgewicht | About5800 Kilogramm (ohne Paket) |
| Endverstärker | |
| Maximale Spitzenleistung | 32 KVA |
| S/N (störsignalisierendes Verhältnis) s-/N | DB ≥65 |
| Nennleistungsspannung | 100 V |
| Umwandlungs-Leistungsfähigkeit | ≥90% |
| Systemschutz | Ertragüberspannung, Ertrag über Fluss, Verstärker über Temperatur, Schwingtisch über Verschiebung, horizontales Dia über Verschiebung, Kühlsystemausfall, Ausgangsleistungsunterspannung, Verstärkereinheitsausfall, ErregungsStromausfall, dreiphasig Stromversorgungsausfall, etc. |
| Endverstärkergröße | 1720*1200*850 Millimeter (L*W*H, ohne Paket) |
| Vertikale ausgebreitete Tabelle | |
| Tabellengröße | 1100 *1100mm |
| Material | Aluminiumlegierung |
| Obere Arbeitsfrequenz | 500Hz (Sinus) |
| Fan | |
| Fanenergie | 15 Kilowatt |
| Schlagrate | 22 m3/min |
| Erschütterungsprüfer | |
| Wirts-Hardware | 2 analoger Inputkanal voltage/IEPE/electric charge/TEDS (kann optional sein), eingebaute 24 Bit ADC- und IEPE-Konstantstromquelle und Gebührenverstärker pro Kanal, 32-Bit-Gleitkomma-DSP-Prozessor, 1 Analogspannungsausgabekanal, 24 DAC-Entschließung; schroff Fahrgestelleentwurf mit Notausknopf und -Erdungsklemme; |
| Steuer-Software | *Random Steuerung: Testbandbreite 1-5000hz, Stützmehrkanalsteuerstrategie, gelegentliche Steuerung der Kanalgrenze (Einkerbung), etc. |
| * Sinussteuerung: Testbandbreite 1-5000hz, einschließlich die konstante Frequenz, tretend, Schleifensinus, stützt Mehrkanalsteuerung Strategie, sinusförmige Steuerung der Kanalgrenze (Einkerbung), harmonische Verformungsmessung. |
|
| * typische Auswirkung: Stützelektromagnetische Anforderungen entsprechend internationalen Standards. | |
| * Resonanzsuche und liegen | |
| Beschleunigungsmesser | |
| Die Wirts-Hardware | Empfindlichkeit 30pc/g, Frequenzgang 0.5-7000hz, Kilometerzahl 500g, Gewicht 10g, Seitenendausgang, 6 Meter-lang weihte lärmarmes ein Kabel; Temperaturspanne -40°~160° |
| Computer | |
| Modell | LENOVO M4500 |
| Konfigurieren Sie | Zoll I3-4170-3.7GHz/DDR3-4GB/500GB/17 |
