Produktdetails:
|
| Sinus-Schub: | 600kgf | Anhaltende Verschiebung: | 51mm |
|---|---|---|---|
| Maximale Beschleunigung: | 981m/s2 | Gewähren Sie Exzentermoment: | >190N.m |
| Frequenzbereich: | 5~2000Hz | Maximum Speed: | 2m/s |
| Beweglicher Spulen-Durchmesser: | Φ150mm | Höchstlast: | 120Kg (Kunde Antrag 45Kg) |
| Markieren: | Erschütterungs-Prüfvorrichtung,Erschütterungs-Test-Maschine |
||

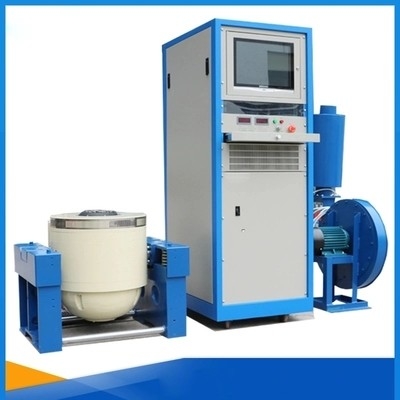

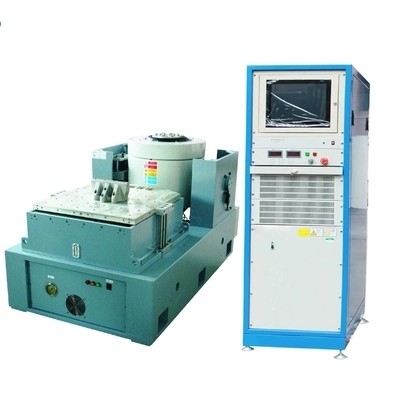

Soem-Vertikale/horizontaler Erschütterungs-Test-Tabellen-Verstärker gaben 8kVA aus
Hohe erste Auftragsresonanzfrequenz und das breite unter Verwendung der Frequenz:
Optimieren Sie den Entwurf der Armaturnskelettkonstruktion, den Entwurf der schwachen Glieder wie der Skelettkraftübertragungs-Winkelplatte der traditionellen Armaturnstruktur besonders zu verstärken, die effektiv die Kraftübertragungsstarrheit verbessert. Die neue Struktur des Ringzylinders verstärkt das Kleberloch und erhöht die Steifheit der Wicklung. Erhöhte erheblich die erstrangige Resonanzfrequenz der beweglichen Spule und überstieg die internationale ähnliche Qualität
Hohe Zuverlässigkeit der Ankerwicklung:
Die ursprüngliche neue Struktur und der neue Prozess des Ankerwicklungsverstärkungsringes erheblich die Erschütterungswiderstandzuverlässigkeit der Ankerwicklung im Arbeitsbereich des großen Schubes, der hohen Beschleunigungserschütterung, des Schocks und der hohen Temperatur verbessern.
Luftkühlung der hohen Leistungsfähigkeit:
Innovativer Kaltlufttunnelentwurf: verbesserte Lufteintrittstruktur, oberer magnetischer Ring ersetzt Kreislochart Lufteinlauf; Erregerspule nimmt BienenwabenLuftweg an und mittlerer magnetischer Ring nimmt doppelte Luftströmungsart Wind an. Die Bahn und der untere magnetische Ring eine neue Struktur wie ein keilförmiger Lufteinlass annehmen, der erheblich die Kühlwirkung verbessert.
. Sinusförmiger Erschütterungstest:
Sinuserschütterungsteststeuerparameter sind- zwei hauptsächlich, nämlich die Frequenz und der Umfang. Entsprechend der Frequenzänderung und -unveränderlichen unterteilt in Festfrequenz- und Schleife zwei. Festfrequenztest wird hauptsächlich für benutzt:
A) Resonanzfrequenzverarbeitung: die Schwingungsfrequenz des Produktes gefunden in der Frequenz der offensichtlichen Resonanzfrequenz, die Bestimmungen der Erschütterungsparameter des Erschütterungsumfanges, den Produktwiderstand zur Resonanzerschütterung festzusetzen.
B) Widerstand zur konstanten Frequenzverarbeitung: Im bekannten Produkt unter Verwendung der Umgebungsbedingungen der Schwingungsfrequenz, verwendet werden, um die Frequenz des Erschütterungstests zu bestimmen, kann der Zweck ist, das Produkt bei einer gegebenen Risikofrequenz festzusetzen, um Erschütterung zu widerstehen.
Systemleistungsparameter
| Schwingtisch | |
| Sinusschub | 600kgf |
| Gelegentlicher Schub | 600kgf |
| Auswirkungsschub | 1200kgf |
| Frequenzbereich | 5~2000Hz |
| Anhaltende Verschiebung | 51mm |
| Die Auswirkung der Verschiebung | 51mm |
| Höchstgeschwindigkeit | 2m/s |
| Maximale Beschleunigung | 981m/s2 |
| Beweglicher Spulendurchmesser | Φ150mm |
| Gewähren Sie Exzentermoment | >190N.m |
| Lastsverbindungspunkt | piont 6 |
| Gleichwertige Masse von beweglichen Teilen | 6kg |
| Countertops schrauben Größe (Standard) | M8 |
| Schraubenleuchttisch (Durchmesser, Umfang) | 8 auf Φ100mm, 8 auf Φ, 200mm. |
| Axiale Isolierungsfrequenz | <3Hz |
| Höchstlast | 120Kg (Kundenantrag 45Kg) |
| Durchsickern des magnetischen Flusses | <1mT |
| Maße (ohne zu verpacken) (L×W×H) | 1600mm×985mm×850mm |
| Schwingtisch-Gewicht | 1850kg |
| Verstärkerertrag | 8kVA |
| SNR | >65dB |
| Systemschutz | Der gesamte Endverstärker hat: Gitterüberspannung, Undervoltagestromnetzphase, logischer Ausfall, Energiemodulschutz, Energiemodultemperatur, Ertragüberstrom, Ertragüberspannung, Stromversorgung, Verschiebungseinheits-, Einheitskörpertemperatur, externe Verknüpfung, etc.-Schutzschaltung, wenn jede mögliche Störung auftritt, stellen den Ertrag, den Ton und die helle Warnung ab. Zusätzlich zum oben genannten Schutz hat sie auch ein Schutzfunktion Effektivwert-Werte des Toleranzschutzes, Notausgeräte, wie Verbessern des Betriebs. |
| Nennleistungsspannung | 120Vrms |
| Verstärker-Leistungsfähigkeit | >95% |
| Fan | |
| Energie | 0.75kW |
| Luftstrom | 0.3m3/s |
| Rohrdurchmesser | 120mm |
| Druck | 0.048kgf/cm2 |
| Vertikale Erweiterungstabelle | |
| Tabellengröße | 600mm×600mm |
| Gleichwertige Masse | 23kg |
| Obere Frequenz | 2000Hz |
| Countertop-Materialien | Aluminium |
| Horizontales Dia | |
| Tabellengröße | 600mm×600mm |
| Stärke | 30mm |
| Countertopsgewicht | 36kg |
| Frequenz | 2000Hz |
| Tragen von Zahl | 1 |
| Tragen des Gewichts | 0.58kg |
| Verbindungsstück-Gewicht | 1.4kg |
| Höchstlast | 300kg |
| Countertop-Materialien | Aluminium |
Kundenbetreuung:
Ø-Installation
Ø-Training (Ausbildungskundenangestellte)
Ø-Kalibrierung
Vorbeugende Wartung Ø
Ø-Ersatzteile
Ø-Unterstützung über Telefon oder Internet
Diagnose Ø und Reparatur vor Ort/on-line-Diagnose und Reparatur
