Produktdetails:
|
| Wickelnde Art: | Start/Delta | Effizienz: | IE 1 |
|---|---|---|---|
| Schutzfunktion: | Wasserdicht, tropffest | Drehmoment: | 2.4-120Kgf.cm |
| Geschwindigkeit (RPM): | 1,6–1620 U/min | Dauerstrom (A): | 0,01-1A |
| Markieren: | 200 W Gleichstrommotor mit hohem Drehmoment,750 W Gleichstrommotor mit hohem Drehmoment,wasserdichter bürstenloser Getriebemotor |
||

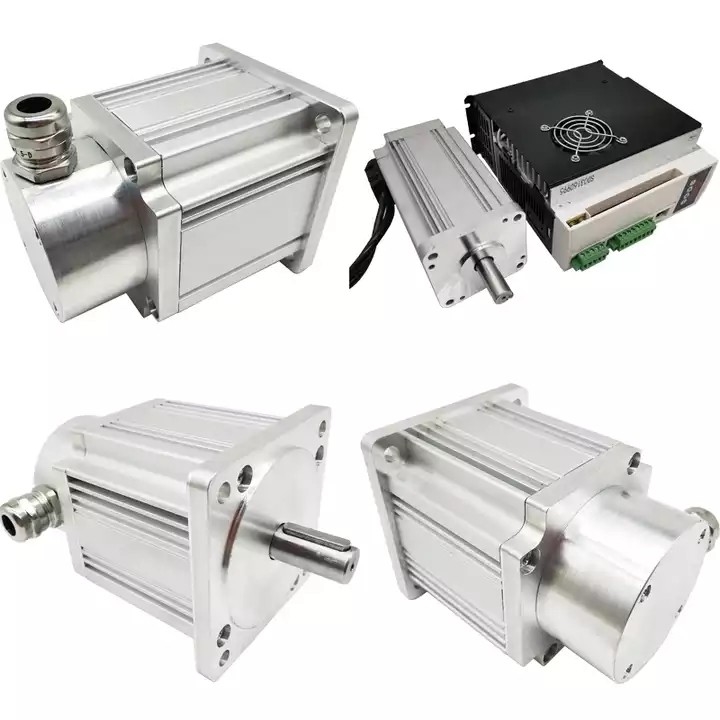

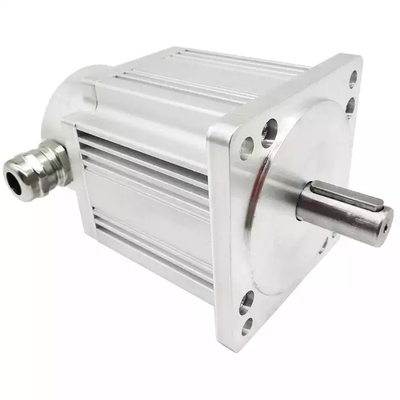

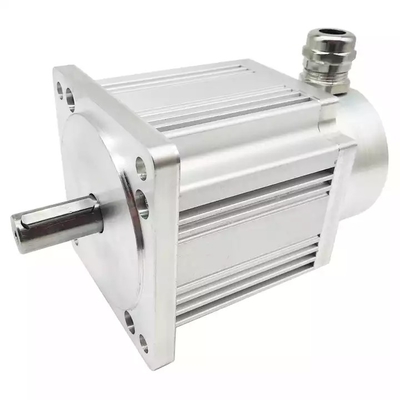

200 W 750 W DC-Motor mit hohem Drehmoment ist wasserdicht und tropfwassergeschützt
Funktionsprinzip:
Der bürstenlose Gleichstrommotor verwendet Halbleiterschaltgeräte, um die elektronische Kommutierung zu realisieren, dh elektronische Schaltgeräte anstelle des herkömmlichen Kontaktkommutators und der Bürste.Es hat die Vorteile einer hohen Zuverlässigkeit, keinen Umkehrfunken, geringe mechanische Geräusche und wird häufig in hochwertigen Aufnahmesitzen, Videorecordern, elektronischen Instrumenten und automatischen Bürogeräten verwendet.
Der bürstenlose Gleichstrommotor besteht aus einem Permanentmagnetrotor, einem mehrpoligen Wicklungsstator, einem Positionssensor und so weiter.Gemäß der Änderung der Rotorposition wandelt der Positionssensor den Strom der Statorwicklung in einer bestimmten Sequenz um (d. h. die Position des Magnetpols des Rotors relativ zur Statorwicklung wird erfasst und das Positionserfassungssignal ist an der bestimmten Position erzeugt wird. Nachdem die Signalumwandlungsschaltung verarbeitet ist, wird die Leistungsschalterschaltung gesteuert und der Wicklungsstrom wird gemäß einer bestimmten logischen Beziehung geschaltet).Die Betriebsspannung der Statorwicklungen wird durch einen elektronischen Schaltkreis bereitgestellt, der durch das Ausgangssignal des Positionssensors gesteuert wird.
Es gibt drei Arten von Positionssensoren: magnetisch, photoelektrisch und elektromagnetisch.
Bürstenloser Gleichstrommotor mit magnetisch empfindlichem Positionssensor, der magnetisch empfindliche Sensor (wie Hall-Element, magnetisch empfindliche Diode, magnetisch empfindliche Elektrode, Magnetwiderstand oder ASIC usw.) ist auf der Statorbaugruppe installiert und dient zur Erkennung des Permanentmagneten, Rotors Drehung des Magnetfeldes ändert.
Der bürstenlose Gleichstrommotor mit fotoelektrischem Positionssensor ist mit einem fotoelektrischen Sensor an der Statorbaugruppe nach einer bestimmten Position ausgestattet, der Rotor ist mit einem Lichtschirm ausgestattet, die Lichtquelle ist eine Leuchtdiode oder eine kleine Glühbirne.Wenn sich der Rotor dreht, erzeugen die lichtempfindlichen Komponenten auf dem Stator aufgrund der Wirkung des Lichtvorhangs intermittierend mit einer bestimmten Frequenz Impulssignale.
Der bürstenlose Gleichstrommotor mit elektromagnetischem Positionssensor ist mit elektromagnetischen Sensorkomponenten (wie Koppeltransformator, Näherungsschalter, LC-Resonanzkreis usw.) auf der Statorbaugruppe ausgestattet.Wenn sich die Rotorposition des Permanentmagneten ändert, erzeugt der elektromagnetische Effekt den elektromagnetischen Sensor hochfrequente modulierte Signale (deren Amplitude sich mit der Rotorposition ändert).
SPEZIFIKATION:
| MOTORRAHMENGRÖSSE | 60 mm / 70 mm / 80 mm / 90 mm / 104 mm | ||
| MOTORENTYP | DC-gebürsteter Typ / DC-bürstenloser Typ | ||
| Motor Geschwindigkeit | 450 U/min - 10000 U/min (kann angepasst werden) Die normale Drehzahl beträgt 1500/1800/2500/3000 U/min | ||
| AUSGANGSLEISTUNG | 6 W / 10 W / 15 W / 25 W / 40 W / 60 W / 90 W / 120 W / 150 W / 180 W / 250 W ...... 1000 W (kann angepasst werden) | ||
| AUSGANGSWELLE | 8 mm / 10 mm / 12 mm / 15 mm;Rundwelle, D-Cut-Welle, Passfederwelle (kann angepasst werden) | ||
| Spannungstyp | 12 V / 24 V / 36 V / 48 V / 90 V / 110 V / 220 V | ||
| Zubehör | elektromagnetische Bremse / Encoder | ||
| GETRIEBE RAHMENGRÖSSE | 60 mm / 70 mm / 80 mm / 90 mm / 104 mm | ||
| ÜBERSETZUNG | MINDESTENS 3:1 ---------------MAXIMAL 750:1 | ||
| GETRIEBETYP | PARALLELWELLENGETRIEBE UND STRENGTH-TYP | ||
| Rechtwinklige hohle Schneckenwelle | Hohlwelle mit rechtwinkligem Spiralkegel | Hohlwelle Typ L | |
| Rechtwinklige massive Schneckenwelle | Massive Welle mit rechtwinkligem Spiralkegel | Vollwelle vom Typ L | |
| Verbesserte Luftdichtheit der Serie K2 | |||
| Zertifizierung | CCC-CE-UL-RoHS | ||
Stellt oft Fragen:
F: Was sind Ihre Hauptprodukte?
A: Wir produzieren derzeit bürstenbehaftete DC-Motoren, bürstenbehaftete DC-Getriebemotoren, Planeten-DC-Getriebemotoren, bürstenlose DC-Motoren, Schrittmotoren, AC-Motoren und hochpräzise Planetengetriebe.Sie können die Spezifikationen der oben genannten Motoren auf unserer Website einsehen und uns eine E-Mail senden, um die Motoren zu empfehlen, die gemäß Ihren Spezifikationen erforderlich sind.
F: Wie wählt man den richtigen Motor aus?
A: Wenn Sie Bilder oder Zeichnungen des Motors haben, die Sie uns zeigen möchten, oder wenn Sie detaillierte Spezifikationen wie Spannung, Drehzahl, Drehmoment, Motorgröße, Motorbetriebsmodus, erforderliche Lebensdauer und Geräuschpegel haben, können Sie uns dies gerne mitteilen dass wir Ihnen einen passenden Motor nach Ihren Anforderungen empfehlen können.
F: Bieten Sie einen kundenspezifischen Service für Ihre Standardmotoren an?
A: Ja, wir können Ihre Anforderungen an Spannung, Drehzahl, Drehmoment und Wellengröße/-form anpassen.Wenn Sie zusätzliche Drähte/Kabel an die Klemmen löten oder Steckverbinder, Kondensatoren oder EMVs hinzufügen müssen, können wir auch fertigen.
F: Haben Sie einen separaten Motordesign-Service?
A: Ja, wir würden den Motor gerne separat für den Kunden konstruieren, aber es können einige Entwicklungs- und Designkosten anfallen.
F: Was ist Ihre Lieferzeit?
A: Im Allgemeinen dauert es 15-30 Tage für unsere regulären Standardprodukte und länger für unsere kundenspezifischen Produkte.Wir sind jedoch sehr flexibel in Bezug auf die Lieferzeit, die von der jeweiligen Bestellung abhängt.
