Produktdetails:
|
| Stromspannung: | 24V, 48V, 72V | Spezifikation: | UL, CER, ISO9001, CCC, RoHS |
|---|---|---|---|
| Getriebedurchmesser: | 42mm | Drehmoment: | 2.4-120Kgf.cm |
| Geschwindigkeit (RPM): | 1,6–1620 U/min | Dauerstrom (A): | 0,01-1A |
| Markieren: | 110 V bürstenloser Getriebemotor,bürstenloser Nema 23-Getriebemotor,240 V bürstenloser Getriebemotor |
||

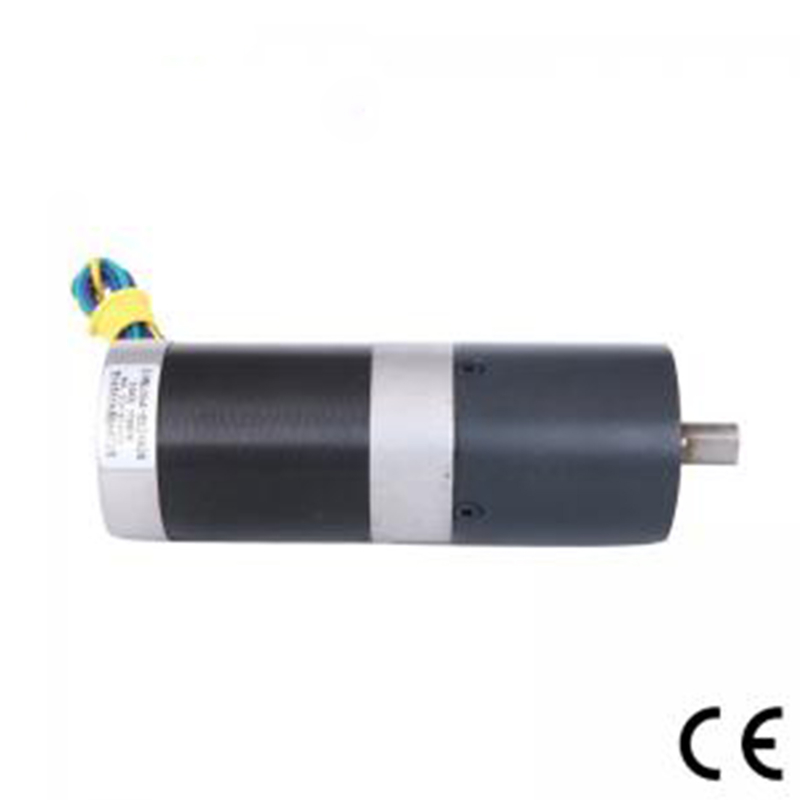

Geräuscharmer bürstenloser Nema 23-Getriebemotor 24 V 48 V 110 V 240 V Anpassbar
Unser Team von Ingenieuren verfügt über jahrzehntelange Erfahrung in der Entwicklung und Herstellung von Stepper-, Brushless- und Schneckengetrieben.Dies gewährleistet das optimale Getriebemotordesign für viele Getriebemotoranwendungen.
Ein bürstenloser Getriebemotor gilt als Hochleistungsmotor, der in der Lage ist, ein großes Drehmoment über einen großen Drehzahlbereich (500 – 15.000 U / min) bereitzustellen.Auf Kundenwunsch können diese Motoren gewickelt werden, um eine bestimmte Spannung, Stromstärke und Drehzahl zu erfüllen.Weitere Optionen sind Kabel, Stecker und zahlreiche Wellenkonfigurationen. Dadurch entsteht ein kompakter Getriebemotor, der sich hervorragend für Anwendungen eignet, bei denen es auf hohes Drehmoment und Platz ankommt.
Elektrische Spezifikation:
| Modell | ||
| Motorteil | 57BL05A-052AG26 | |
| Widerstand | Ohm | 0,35 |
| Nennspannung | VDC | 24 |
| Leerlaufdrehzahl | Drehzahl | 4500 ± 10 % |
| Leerlaufstrom | Ams | 1 |
| Nenngeschwindigkeit | Drehzahl | 3000 ± 200 |
| Nenndrehmoment | Nm | 0,33 |
| Drehmomentkonstante | Nm/A | 0,062 |
| Gegen-EMK konstant | V/kRPM | 6.5 |
| MOTORSPEZIFIKATIONEN MIT PLANETENGETRIEBE | ||
| Nenndrehmoment | Nm | 6.1 |
| Nenngeschwindigkeit | Drehzahl | 115 ± 10 % |
| Verhältnis | 26:1 | |
Schaltplan:
| FUNKTION | FARBE | |
| +5V | ROT |
UL1007 26AWG |
| HALLE A | GELB | |
| HALLE B | GRÜN | |
| HALLE C | BLAU | |
| Masse | SCHWARZ | |
| PHASE A | GELB |
UL1015 20AWG |
| PHASE B | GRÜN | |
| PHASE C | BLAU |
Mechanische Dimension
Planetengetriebe 56mm
| Gehäusematerial | Lager am Ausgang | Radiallast (10 mm vom Flansch)N | Wellenaxiallast (N) | Max. Einpresskraft der Welle (N) | Radialspiel der Welle (mm) | Schubspiel der Welle (mm) | Spiel im Leerlauf (°) |
| Pulvermetallurgie | Kugellager | ≤450 | ≤200 | ≤1000 | ≤0,03 | ≤0,1 | ≤1,5 |
| Anzahl der Getriebezüge | 1 | 2 |
| Untersetzungsverhältnis |
1/6 |
1/15, 1/18, 1/26, 1/47, 1/66 |
| Länge (mm) |
41.3 |
59.6 |
| Gewicht (g) |
491.0 |
700,0 |
Mechanische Dimension
Stellt oft Fragen:
F: Was sind Ihre Hauptprodukte?
A: Wir produzieren derzeit bürstenbehaftete DC-Motoren, bürstenbehaftete DC-Getriebemotoren, Planeten-DC-Getriebemotoren, bürstenlose DC-Motoren, Schrittmotoren, AC-Motoren und hochpräzise Planetengetriebe.Sie können die Spezifikationen der oben genannten Motoren auf unserer Website einsehen und uns eine E-Mail senden, um die Motoren zu empfehlen, die gemäß Ihren Spezifikationen erforderlich sind.
F: Wie wählt man den richtigen Motor aus?
A: Wenn Sie Bilder oder Zeichnungen des Motors haben, die Sie uns zeigen möchten, oder wenn Sie detaillierte Spezifikationen wie Spannung, Drehzahl, Drehmoment, Motorgröße, Motorbetriebsmodus, erforderliche Lebensdauer und Geräuschpegel haben, können Sie uns dies gerne mitteilen dass wir Ihnen einen passenden Motor nach Ihren Anforderungen empfehlen können.
F: Bieten Sie einen kundenspezifischen Service für Ihre Standardmotoren an?
A: Ja, wir können Ihre Anforderungen an Spannung, Drehzahl, Drehmoment und Wellengröße/-form anpassen.Wenn Sie zusätzliche Drähte/Kabel an die Klemmen löten oder Steckverbinder, Kondensatoren oder EMVs hinzufügen müssen, können wir auch fertigen.
F: Haben Sie einen separaten Motordesign-Service?
A: Ja, wir würden den Motor gerne separat für den Kunden konstruieren, aber es können einige Entwicklungs- und Designkosten anfallen.
F: Was ist Ihre Lieferzeit?
A: Im Allgemeinen dauert es 15-30 Tage für unsere regulären Standardprodukte und länger für unsere kundenspezifischen Produkte.Wir sind jedoch sehr flexibel in Bezug auf die Lieferzeit, die von der jeweiligen Bestellung abhängt.
