Produktdetails:
|
| Hall Effect Angle: | 120 Grad elektrischer Winkel | Modellnummer: | 42 mm bürstenloser Gleichstrommotor |
|---|---|---|---|
| Leistung: | 77.5w | Drehmoment: | 2.4-120Kgf.cm |
| Geschwindigkeit (RPM): | 1,6–1620 U/min | Dauerstrom (A): | 0,01-1A |
| Markieren: | 42 mm bürstenloser Getriebemotor,4000 U / min bürstenloser Getriebemotor,bürstenloser BLDC-Getriebemotor |
||

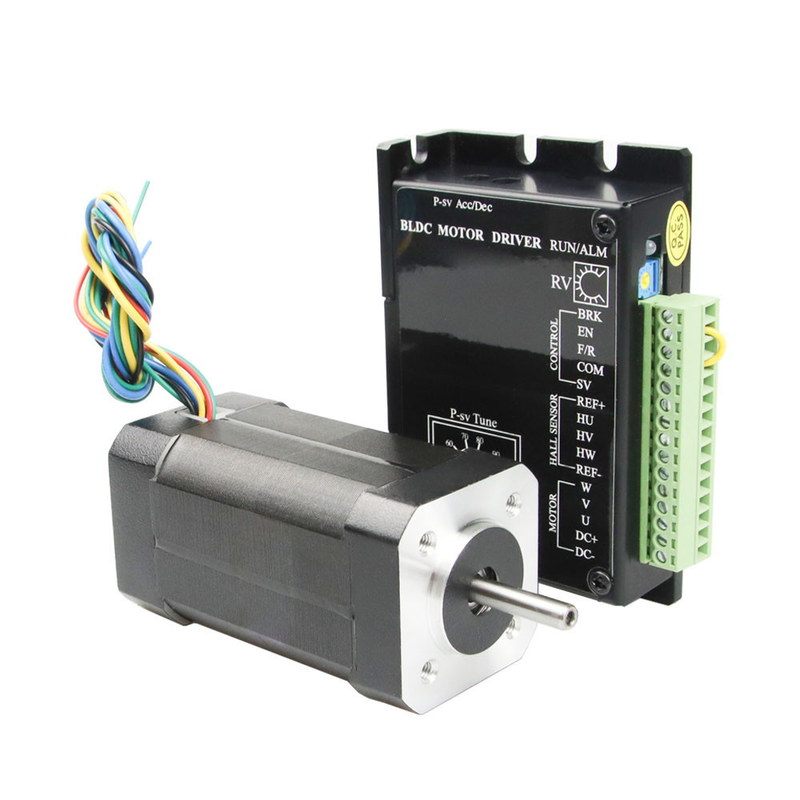

24 V 77,5 W 42 mm quadratischer bürstenloser 3-Phasen-BLDC-Getriebemotor mit 4000 U / min
1. Allgemeine Spezifikation des 42-mm-BLDC-Motors:
| Artikel | Wert |
| Garantie | 3 Monate-1 Jahr |
| Herkunftsort | China |
| Markenname | GSKA |
| Modellnummer | 42 mm bürstenloser Gleichstrommotor |
| Verwendungszweck | BOOT, Auto, Elektrofahrrad, FAN, Haushaltsgerät, Kosmetikinstrument, SMART HOME |
| Zertifizierung | CE, RoHS |
| Drehmoment | 0,56 Nm |
| Schutzfunktion | Wasserdicht |
| Geschwindigkeit (RPM) | 4000U/min |
| Form | Quadrat |
| Phase | 3 |
| Stromspannung | 24V |
| Stangen | 8-polig |
| Hall-Effekt-Winkel | 120 Grad elektrischer Winkel |
| Leistung | 77,5 W |
2. Elektrische Spezifikation des bürstenlosen Gleichstrommotors:
| Modell | |||||
| Spezifikation | Einheit | 42BLS01 | 42BLS02 | 42BLS03 | 42BLS04 |
| Anzahl der Phasen | Phase | 3 | |||
| Anzahl der Stangen | Stangen | 8 | |||
| Nennspannung | VDC | 24 | |||
| Nenngeschwindigkeit | Drehzahl | 4000 | |||
| Nenndrehmoment | Nm | 0,0625 | 0,125 | 0,185 | 0,25 |
| Nennstrom | Verstärker | 1.8 | 3.3 | 4.8 | 6.3 |
| Nennleistung | W | 26 | 52.5 | 77.5 | 105 |
| Spitzendrehmoment | Nm | 0,19 | 0,38 | 0,56 | 0,75 |
| Spitzenstrom | Verstärker | 5.4 | 10.6 | 15.5 | 20 |
| Zurück EMF | V/Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
| Drehmomentkonstante | Nm/A | 0,039 | 0,04 | 0,041 | 0,041 |
| Rotorträgheit | gc㎡ | 24 | 48 | 72 | 96 |
| Körper Länge | mm | 41 | 61 | 81 | 100 |
| Gewicht | Kg | 0,3 | 0,45 | 0,65 | 0,8 |
| Sensor | Honigwell | ||||
| Isolationsklasse | B | ||||
| Stärke des Schutzes | IP30 | ||||
| Lagertemperatur | -25~+70℃ | ||||
| Betriebstemperatur | -15~+50℃ | ||||
| Arbeitsfeuchtigkeit | 85 % relative Luftfeuchtigkeit | ||||
| Arbeitsumfeld | Im Freien (keine direkte Sonneneinstrahlung), kein korrosives Gas, kein brennbares Gas, kein Ölnebel, kein Staub | ||||
| Höhe | 1000 Meter oder weniger | ||||
3. Vorteile von 4000rpm bldc-Motoren:
Ein BLDC-Motor mit drei Spulen auf dem Stator hat sechs elektrische Drähte (zwei zu jeder Spule), die sich von diesen Spulen erstrecken.Bei den meisten Implementierungen werden drei dieser Drähte intern verbunden, wobei die drei verbleibenden Drähte vom Motorkörper ausgehen (im Gegensatz zu den zwei Drähten, die sich vom zuvor beschriebenen Bürstenmotor aus erstrecken).Die Verkabelung im Gehäuse des BLDC-Motors ist komplizierter als das einfache Verbinden der positiven und negativen Anschlüsse der Energiezelle;Wir werden uns die Funktionsweise dieser Motoren in der zweiten Sitzung dieser Serie genauer ansehen.Nachfolgend betrachten wir abschließend die Vorteile von BLDC-Motoren.
4.Anwendungen des bürstenlosen Motors:
Wir können davon ausgehen, dass BLDC-Motoren in Zukunft in einem breiteren Anwendungsbereich eingesetzt werden.Zum Beispiel werden sie wahrscheinlich weit verbreitet sein, um Serviceroboter anzutreiben – kleine Roboter, die Dienstleistungen in anderen Bereichen als der Fertigung erbringen.Man könnte denken, dass Schrittmotoren für diese Art von Anwendung besser geeignet wären, wo Impulse verwendet werden könnten, um die Positionierung präzise zu steuern.Aber BLDC-Motoren sind besser geeignet, um die Kraft zu steuern.Und mit einem Schrittmotor würde das Halten der Position einer Struktur wie eines Roboterarms einen relativ großen und kontinuierlichen Strom erfordern.Bei einem BLDC-Motor wäre lediglich ein Strom proportional zur externen Kraft erforderlich, was eine energieeffizientere Steuerung ermöglicht.BLDC-Motoren können auch einfache bürstenbehaftete Gleichstrommotoren in Golfwagen und Mobilitätswagen ersetzen.Zusätzlich zu ihrer besseren Effizienz können BLDC-Motoren auch eine präzisere Steuerung liefern – was wiederum die Batterielebensdauer weiter verlängern kann.
BLDC-Motoren sind auch ideal für Drohnen.Ihre Fähigkeit zur präzisen Steuerung macht sie besonders geeignet für Drohnen mit mehreren Rotoren, bei denen die Fluglage der Drohne durch präzise Steuerung der Rotationsgeschwindigkeit jedes Rotors gesteuert wird.

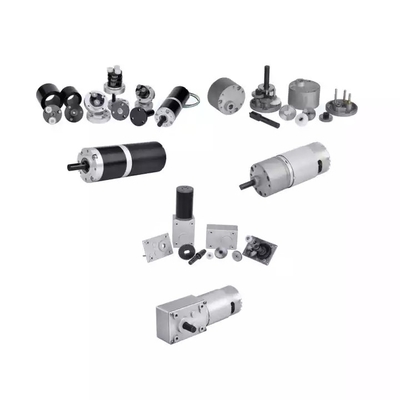

5.Customized des bürstenlosen Elektromotors:
Stellt oft Fragen:
F: Was sind Ihre Hauptprodukte?
A: Wir produzieren derzeit bürstenbehaftete DC-Motoren, bürstenbehaftete DC-Getriebemotoren, Planeten-DC-Getriebemotoren, bürstenlose DC-Motoren, Schrittmotoren, AC-Motoren und hochpräzise Planetengetriebe.Sie können die Spezifikationen der oben genannten Motoren auf unserer Website einsehen und uns eine E-Mail senden, um die Motoren zu empfehlen, die gemäß Ihren Spezifikationen erforderlich sind.
F: Wie wählt man den richtigen Motor aus?
A: Wenn Sie Bilder oder Zeichnungen des Motors haben, die Sie uns zeigen möchten, oder wenn Sie detaillierte Spezifikationen wie Spannung, Drehzahl, Drehmoment, Motorgröße, Motorbetriebsmodus, erforderliche Lebensdauer und Geräuschpegel haben, können Sie uns dies gerne mitteilen dass wir Ihnen einen passenden Motor nach Ihren Anforderungen empfehlen können.
F: Bieten Sie einen kundenspezifischen Service für Ihre Standardmotoren an?
A: Ja, wir können Ihre Anforderungen an Spannung, Drehzahl, Drehmoment und Wellengröße/-form anpassen.Wenn Sie zusätzliche Drähte/Kabel an die Klemmen löten oder Steckverbinder, Kondensatoren oder EMVs hinzufügen müssen, können wir auch fertigen.
F: Haben Sie einen separaten Motordesign-Service?
A: Ja, wir würden den Motor gerne separat für den Kunden konstruieren, aber es können einige Entwicklungs- und Designkosten anfallen.
F: Was ist Ihre Lieferzeit?
A: Im Allgemeinen dauert es 15-30 Tage für unsere regulären Standardprodukte und länger für unsere kundenspezifischen Produkte.Wir sind jedoch sehr flexibel in Bezug auf die Lieferzeit, die von der jeweiligen Bestellung abhängt.
