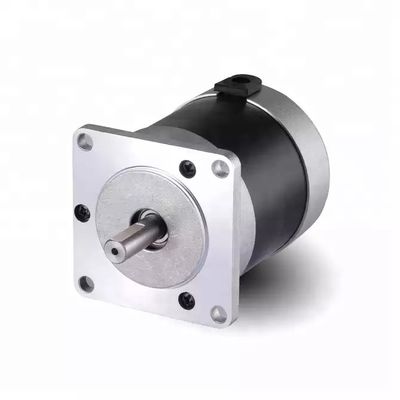

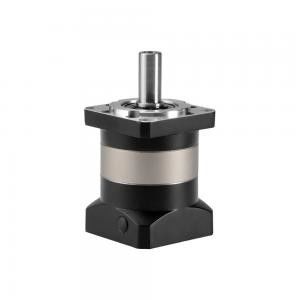

Kernloser, bürstenloser, geräuscharmer Stirnradgetriebemotor mit Planetenuntersetzungsgetriebe

Geräuscharmer Stirnradgetriebemotor Kernloser bürstenloser Motor mit Planetenuntersetzungsgetriebe

Die Merkmale des fußmontierten Untersetzungsgetriebes der R-Serie:

Stirnradgetriebe der R-Serie:

1. Mehr als 35 Jahre Erfahrung in Forschung und Entwicklung und Fertigung, Export von Getriebemotoren und Industriegetrieben.

2. Standardisierung der Getriebebaureihe

3. Starke Konstruktionsfähigkeit für große Leistung und kundenspezifische Getriebe.

4. Hochwertige Getriebe und bewährter Lösungsanbieter.

5. Strenge Qualitätskontrolle, stabile Qualität.

6. Weniger als 2 % der Qualitätsbeschwerden.

7. Modularer Aufbau, kurze Lieferzeit.

8. Schnelle Antwort und professionelle Dienstleistungen.

Produktparameter

Spezifikationen				QRF40	QRF60	QRF80	QRF90	QRF120	QRF16O
Technische Parameter
max.Drehmoment			Nm	1,5-faches Nenndrehmoment
Notstopp-Drehmoment			Nm	2,5-faches Nenndrehmoment
max.Radiale Belastung			N	185	240	400	450	1240	2250
max.Axiale Belastung			N	150	220	420	430	1000	1500
Torsionssteifigkeit			Nm/Arcmin	0,7	1.8	4.7	4,85	11	35
Max. Eingangsgeschwindigkeit			U/min	8000	8000	6000	6000	6000	4000
Nenneingangsgeschwindigkeit			U/min	4500	4000	3500	3500	3500	3000
Lärm			dB	<55	<58	<60	<60	<65	<70
Durchschnittliche Lebensdauer			h	20000
Effizienz bei Volllast			%	L1≥96% L2≥94%
Rückschlag	P1	L1	arcmin	<8	S8	<8	<8	S8	<8
		L2	arcmin	S12	S12	S12	S12	S12	S12
	P2	L1	arcmin	£16	<16	216	S16	<16	£16
		L2	arcmin	S20	£20	<20	<20	S20	<20
Trägheitsmomenttabelle	L1	3	kg*cm2	0,10	0,46	0,77	1.73	12.78	36.72
		4	kg*cm2	0,10	0,46	0,77	1.73	12.78	36.72
		5	kg*cm2	0,10	0,46	0,77	1.73	12.78	36.72
		7	kg*cm2	0,06	0,41	0,65	1.42	11.38	34.02
		10	kg*cm2	0,06	0,41	0,65	1.42	11.38	34.02
	L2	12	kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		fünfzehn	kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		16	kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		20	kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		25	kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		28	kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		30	kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		35	kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		40	kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		50	kg*cm2	0,05	0,34	0,58	1.25	11.48	34.02
		70	kg*cm2	0,05	0.^4	0,58	1.25	11.48	34.02
		100	kg*cm2	0,05	0,34	0,58	1.25	11.48	34.02
Technische Parameter	Eben	Verhältnis		QRF40	QRF60	QRF80	QRF90	QRF120	QRF160
Nenndrehmoment	L1	3	Nm	/	27	50	96	161	364
		4	Nm	16	40	90	122	210	423
		5	Nm	fünfzehn	40	90	122	210	423
		7	Nm	12	34	48	95	170	358
		10	Nm	10	16	22	56	86	210
	L2	12	Nm	/	27	50	96	161	364
		fünfzehn	Nm	/	27	50	96	161	364
		16	Nm	16	40	90	122	210	423
		20	Nm	fünfzehn	40	90	122	210	423
		25	Nm	16	40	90	122	210	423
		28	Nm	16	40	90	122	210	423
		30	Nm	/	27	50	96	161	364
		35	Nm	12	40	90	122	210	423
		40	Nm	16	40	90	122	210	423
		50	Nm	fünfzehn	40	90	122	210	423
		70	Nm	12	34	48	95	170	358
		100	Nm	10	16	22	56	86	210
Stärke des Schutzes			IP65
Betriebstemperatur			90 °C bis -10 °C
Gewicht	L1		kg	0,43	0,98	2.3	3.12	7.08	15.5
	L2		kg	0,65	1.26	2,97	3.82	8.7	17

Stellt oft Fragen:

F: Was sind Ihre Hauptprodukte?

A: Wir produzieren derzeit bürstenbehaftete DC-Motoren, bürstenbehaftete DC-Getriebemotoren, Planeten-DC-Getriebemotoren, bürstenlose DC-Motoren, Schrittmotoren, AC-Motoren und hochpräzise Planetengetriebe.Sie können die Spezifikationen der oben genannten Motoren auf unserer Website einsehen und uns eine E-Mail senden, um die Motoren zu empfehlen, die gemäß Ihren Spezifikationen erforderlich sind.

F: Wie wählt man den richtigen Motor aus?

A: Wenn Sie Bilder oder Zeichnungen des Motors haben, die Sie uns zeigen möchten, oder wenn Sie detaillierte Spezifikationen wie Spannung, Drehzahl, Drehmoment, Motorgröße, Motorbetriebsmodus, erforderliche Lebensdauer und Geräuschpegel haben, können Sie uns dies gerne mitteilen dass wir Ihnen einen passenden Motor nach Ihren Anforderungen empfehlen können.

F: Bieten Sie einen kundenspezifischen Service für Ihre Standardmotoren an?

A: Ja, wir können Ihre Anforderungen an Spannung, Drehzahl, Drehmoment und Wellengröße/-form anpassen.Wenn Sie zusätzliche Drähte/Kabel an die Klemmen löten oder Steckverbinder, Kondensatoren oder EMVs hinzufügen müssen, können wir auch fertigen.

F: Haben Sie einen separaten Motordesign-Service?

A: Ja, wir würden den Motor gerne separat für den Kunden konstruieren, aber es können einige Entwicklungs- und Designkosten anfallen.

F: Was ist Ihre Lieferzeit?

A: Im Allgemeinen dauert es 15-30 Tage für unsere regulären Standardprodukte und länger für unsere kundenspezifischen Produkte.Wir sind jedoch sehr flexibel in Bezug auf die Lieferzeit, die von der jeweiligen Bestellung abhängt.
