Produktdetails:
|
| Garantie: | 1-jährig | Herkunftsort: | Guangdong, China |
|---|---|---|---|
| Frequenz: | 5 ~ 3500 Hz | gelegentliche Kraft: | 30 kN |
| Belegtabellenmaterial: | Aluminiumlegierung | Energie: | 40kW |
| Sinuskraft: | 30 kN | Amarture-Durchmesser: | 240mm |
| Markieren: | SGS elektrisches Vibrater,3500Hz elektrisches Vibrater,Prüfmaschine der Erschütterungs-30KN |
||

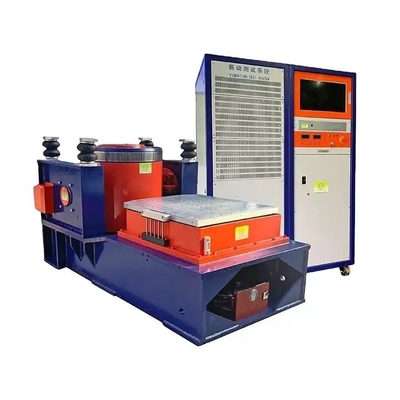

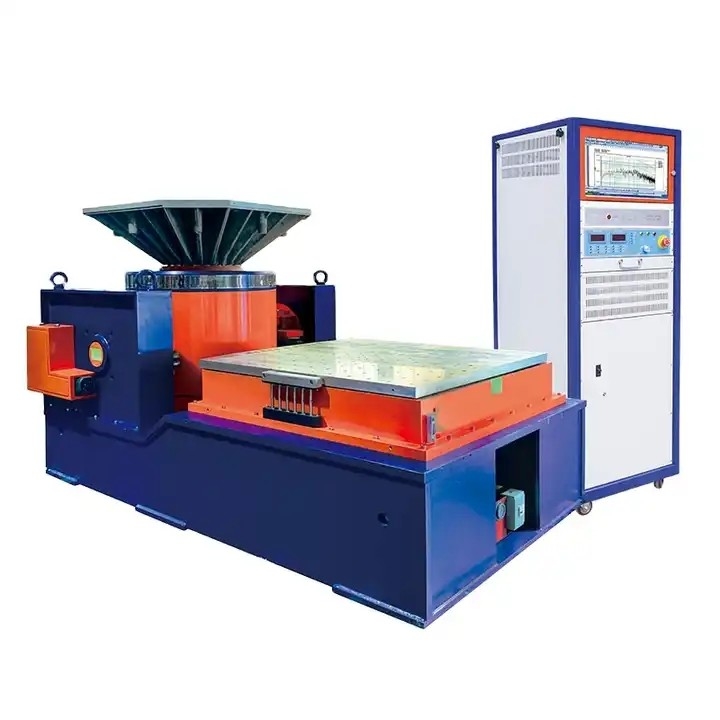

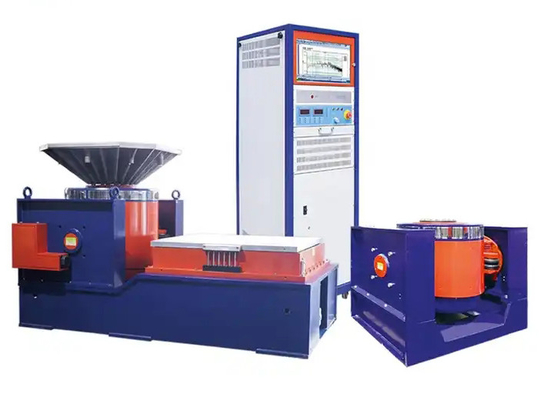

CER bestätigte luftgekühlte elektrische Vibrator-Erschütterungs-Prüfmaschine
Das luftgekühlte Reihenerschütterungs-Testsystem hat viele Vorteile wie breite Frequenz, Index der hervorragenden Leistung, hohe Zuverlässigkeit, kleine Bodenfläche, bequeme Bewegung und einfache Operation. Es gibt viele verschiedenen Arten Schwingtisch verfügbar in dieser Reihe. der Erregungsmessbereich von 1kN to70kN und die max. Last von 120kg zu 1000kg. Weitverbreitet in der Luftfahrt, Luftfahrt, verteidigt, versendet Kommunikation, Automobil, Elektronik, elektrisches, Haushaltsgerät und anderes Feld. Sie kann umfassendes Testgerät für Klima und Mechaniker zur Verfügung stellen. Das System besteht aus Erschütterungsschüttel-apparat, Endverstärker, Ventilator.
Leistungsmerkmale
- Druckluftabkühlen
- Gelegentliches und sinusförmiges Erregungskraft1:1
- Verschiebungsspitze-spitze-wert bis 100mm
- Der Drehzapfenairbag hat guten Isolierungseffekt
- Doppelter Schaltungsentwurf des magnetischen Kreises, niedriges Durchsickern des magnetischen Flusses, einheitliches Magnetfeld
- Sinusförmiger Erregungsmessbereich: 1kN | 70kN
- Doppelte sinusförmige Auswirkungskraft (dreimal mehr als 2 Tonnen)
- Helle dynamische Spule, optimierter Entwurf, starker Erschütterungswiderstand
- Der Mittelairbag hat starke Tragfähigkeit und gute Niederfrequenzleistung.
- Konfigurierbares horizontales Dia
- Der Ventilator hat gute Kühlwirkung und das lärmarme
- Die Benutzungshäufigkeit kann von 1Hz abfahren
Systemleistung
e-hoh erste Auftragsresonanzfrequenz und das breite unter Verwendung der Frequenz
Optimieren Sie den Entwurf der Armaturnskelettkonstruktion, den Entwurf der schwachen Glieder wie der Skelettkraftübertragungs-Winkelplatte der traditionellen Armaturnstruktur besonders zu verstärken, die effektiv die Kraftübertragungsstarrheit verbessert. Die neue Struktur des Ringzylinders verstärkt das Kleberloch und erhöht die Steifheit der Wicklung. Erhöhte erheblich die erstrangige Resonanzfrequenz der beweglichen Spule und überstieg die internationale ähnliche Qualität
|
Schüttel-Apparat Modell |
GS-98Y |
GS-99Y | GS-100Y |
GS-101Y |
|
Frequenz Strecke (Hz) |
5-4500 | 5-3500 | 5-3500 | 5-3000 |
|
Sinuskraft (KN) |
3 | 6 | 10 | 20 |
|
Gelegentliche Kraft (KN) |
3 | 6 | 10 | 20 |
|
Schock Kraft (KN) |
6 | 12 | 20 | 40/60∗ |
|
Maximum (m/s2) Beschleunigung |
980 | 980 | 980 | 980 |
|
Max. Geschwindigkeit (m/s) |
2 | 2 | 2 | 2 |
|
Maximum (mmp-p) Verschiebung |
25/40 | 51 | 51 | 51/76 |
|
Max. Last (Kilogramm) |
70/120 | 200 | 200 | 300 |
| Suspendierungsresonanzfrequenz (Hz) | 3 | 3 | 3 | 3 |
|
Schüttel-Apparatkörper Modell |
JQ-03 | JQ-06 | JQ-10 | JQ-20 |
| Beweglicher Teil Massen (Kilogramm) | 3 | 6 | 10 | 23 |
|
Armatur Durchmesser (Millimeter) |
150 | 230 | 240 | 335 |
|
Zulässiger Exzentriker Moment (n*m) |
196 | 300 | 300 | 490 |
|
Äußere Größe (Millimeter) |
720*660* 540 |
790*700* 550 |
900*810* 570 |
1080*990* 860 |
|
Schüttel-Apparatgewicht
|
454 | 620 | 1150 | 1600 |
|
Endverstärker Modell |
PA-3 | PA-6 | PA-10 | PA-20 |
|
Max.ouput Energie (KVA) |
3 | 6 | 10 | 20 |
| Äußere Größe (W*H*D) | 550*950*850 | 550*1570*850 | ||
|
Energie amplier Gewicht |
230 | 240 | 290 | 410 |
|
Systemenergie Verbrauch (KVA) |
5 | 15 | 20 | 40 |
|
Kühlverfahren
|
Luftkühlungskraft | |||
|
Fanmodell
|
FJ-300 | FJ-1000 | FJ-3000 | |
| Fanfluß (m3/min) | 4 | 20 | 40 | |
| Bewerteter Luftdruck (Kpa) | 1 | 3,5 | 3.5/8.8 | |
|
Fanenergie
|
0,75 | 4 | 7,5 | |
FQA:
Q: Was über den Transport?
: Wir können Lieferung auf dem Luftweg zu Ihrem Flughafen oder durch Meer zu Ihrem Seehafen, und wir können auch Lieferung zu Ihrer Firma durch Eil.
Q: Was über die Spannung?
: Wir können die Spannung als Ihre Anforderung, Sie ändern können die Spannung zu uns vor Lieferung bestätigen.
Q: Was über den Kundendienst?
: Garantiezeit ist 12 Monate, nach der Garantie, wir erbringt auch lebenslange zahlende Reparatur oder Dienstleistung. Antwort innerhalb 24 Stunden für irgendwelche Probleme.
Überseetraining, Installation ist verfügbar.
Q: Was über die Lieferfrist?
: Die Testmaschine sind höchst auf Lager, Dosenlieferung innerhalb 15-30 Werktage empfing nachher die Zahlung. Wir können den dringenden Auftrag für sofortigen Versand auch annehmen.
Q: Was ist die Zahlungsbedingung?
: Zahlung durch T/T, L/C, Western Union
