Produktdetails:
|
| Garantie: | 1-jährig | Modell: | GSA-87R |
|---|---|---|---|
| Maß (Millimeter) (L*W*H): | 600*740*890 | Messbereich (Millimeter) (X*Y*Z): | 300*200*200 |
| Messende Genauigkeit (μm): | 2.5+L/100 | Wiederholbarkeit (μm): | 2,5 |
| Gewicht (Kilogramm): | 190kg | Lineare Skala-Entschließung: | 0.5μm |
| Markieren: | Visionsmaßsystem,Optisches Visions-System |
||

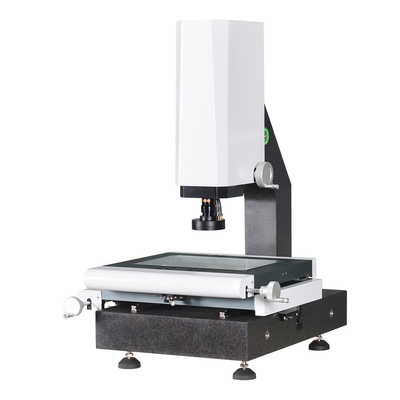

Das optische Visions-System maß genau die lineare Entschließung von 0.5μM
Produktdarstellung:
Optische Messmaschine GSA-Reihe ist ein wichtiges Instrument, das in Ihrem Prozess des Produktes Qualitätskontrollbenutzt wird. Sie stellt Maßgenauigkeit Ihres Produktes sicher, macht Ihre Produkte wettbewerbsfähiger.
Hardware-Konfiguration der hohen Genauigkeit
Die Reihe ist mit linearer Führungsschiene der hohen Genauigkeit konfiguriert, einzigartige dynamische Leistungs- und Endbenutzererfahrung liefert. Schließt auch vollen programmierbaren Oberflächenbeleuchtungsring 8 Abschnitte LED, 3 hochauflösende lineare Wandler der Achse 0.0005mm und starke messende Software ein.
Rücktechnik
GSA-Reihe VMM ist mit Renishaw-Notensonde als optionale Konfiguration kompatibel. Benutzer können 2D und messende Funktionen 3D in einer Maschine leicht erzielen. Die Software kann den Ausgleich zwischen der optischen Linse berechnen und Notensonde, vergewissert sich, dass alle messenden Ergebnisse innerhalb eines Koordinatensystems sind. Die messenden Ergebnisse können Ertrag als Zeichnungen 3D für Rücktechnik sein.
Kompakt und genau
GSA-Reihe VMM ist das allgemeinste Modell für die meisten Fabriken, die genaue Teile herstellen. Sie wird für die Proben der kleinen Menge gepasst, die Anwendungen messen. Handbuchsteuerung mit 3 Achsen, mit benutzerfreundlicher Software, erlaubt dem Betreiber, unter Verwendung der Maschine in einer sehr kurzen Zeit zu handhaben.
SPEZIFIKATION
| Einzelteile | GSA-87R | |
| Maß (Millimeter) (L*W*H) | 600*740*890 | |
| Messbereich (Millimeter) (X*Y*Z) | 300*200*200 | |
| Messende Genauigkeit (μm) | 2.5+L/100 | |
| Wiederholbarkeit (μm) | 2,5 | |
| Gewicht (Kilogramm) | 190kg | |
| Bild und Messen | CCD | Digitalkamera des Pixels 1.2million |
| Linse | Handbuch beulte Zoomobjektiv 0,7 -4.5X ein (optionale elektronische Signal-Feedbacklinse der linearen Wiedergabe) | |
| Lineare Wiedergabe | 18-195X (als nur Referenz. Mit unterschiedlicher Kamera und Linse ist die lineare Wiedergabe unterschiedlich) | |
| Blickfeld | 8.1~1.3mm (als nur Referenz, mit unterschiedlicher Kamera- und Linsenkombination, ist der Wert unterschiedlich) | |
| Arbeitsabstand | 90mm | |
| Lineare Skalaentschließung | 0.5μm | |
| Ansteuersystem | X-/Y/Zachsen-Handbuchsteuerung | |
| Beleuchtung |
Programmierbares Ring-Oberflächenlicht der Zone LED8, LED-Unterseitenähnlichkeitslicht (optional: Koaxiallicht)
|
|
