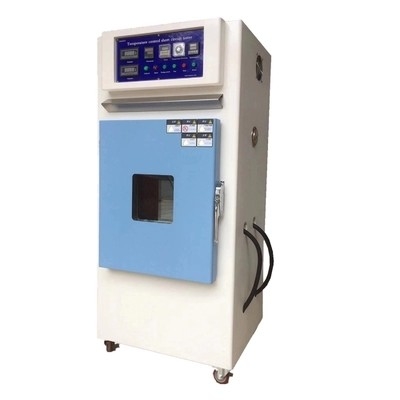

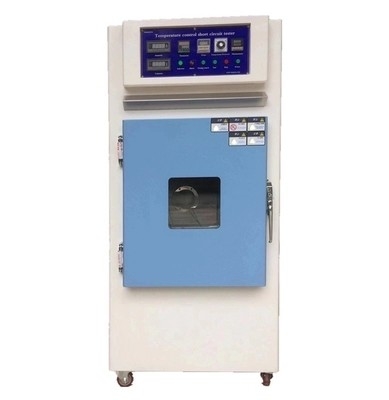

Touch Screen Batterie-brennendes Prüfvorrichtungs-Batterie-Testgerät

Einleitung:

Die Kurzschlussprüfvorrichtung nimmt Steuerung PID an, um den externen Kurzschluss der Batterie zu simulieren und trifft die Standards von UL1642, UN38.3, IEC62133, GB/T18287, GB/T 31241-2014, etc. Der rote kupferne Kontaktgeber wird als das Schalterelement und das Thermorelais als das Schutzgerät benutzt. Wenn der Leistungsschalter geschlossen ist, wird der Stromkreis der geprüften Batterie und die gegenwärtigen Durchläufe des starken Kurzschlusses durch den ganzen Stromkreis kurzgeschlossen. Nach Datenverarbeitung der Computerseite werden die Batterieoberflächentemperatur, die Spannung und die gegenwärtigen Signale, die ermittelt werden durch Hall-Element, geschickt, und die Software notiert ununterbrochen die Batteriespannungs-, gegenwärtigen und Oberflächentemperaturwechsel. Die Kurzschlussprüfvorrichtung muss sich an den Widerstand des ganzen Stromkreises (einschließlich Leistungsschalter, Draht und Verbindungsgerät) von 80 ± 20 m Ω anpassen, und jeder Stromkreis kann dem Kurzschluss widerstehen, der mit einem Höchstwert von 2000A gegenwärtig ist.

Kurzschlussendmodus kann vorgewählt werden: 1. Kurzschlusszeit; 2. Batterieoberflächentemperatur;

Eigenschaften:

1. Schließen Sie an und trennen Sie die DC-Funktionsspannung zu 100V in einer Langstrecke;

2. Der bewertete Arbeitsstrom ist 2000A, ausgerüstet mit dem Bogenauslöschungssystem des keramischen Bogens, der Abdeckung mit dem Längsfach des magnetischen Schlages der Reihe auslöscht;

3. Das elektromagnetische System und das Hauptlamellenbahnauslöschungssystem sind auf dem Grundrahmen der Installation beziehungsweise örtlich festgelegt,

Es nimmt das geschlagene elektromagnetische System mit eckiger Rotation und der doppelten wickelnden Saugspule an und fügt das drückende Randgerät auf dem drehenden Randwinkel Platz hinzu. Der Hauptkontakt wird vom Kupfer aufgenommen. Der Durchgangswiderstand ist niedrig und die Reaktionsgeschwindigkeit ist schnell;

4. Der Kontaktgeber hat zuverlässige Operation, Sicherheit, lange Nutzungsdauer und bequeme Wartung.

5. Zuverlässige und stabile Operation, mit den selbstsichernden und Verriegelungsfunktionen, starker Entstörungsfähigkeit und langer Nutzungsdauer;
