Produktdetails:
|
| Antrieb-Spannung: | Wechselstrom 1kv/1.2-50us (Spitze) Lmin | Bewerteter Prüfstrom: | ≥10000A |
|---|---|---|---|
| Spannungserwerbsstrecke: | 0-1000v | Spannungsentschließung: | 0.01V |
| Maximale Betriebsstrom-Dauer: | ≥10ms5.5. | Temperatur-Erwerbs-Genauigkeit: | ≤±1.5ºC |
| Markenname: | GSKA | Zertifizierung: | CE SGS ROHS UL CE |
| Markieren: | Klimafeuchtigkeits-Kammer,Feuchtigkeits-Test-Kammer |
||

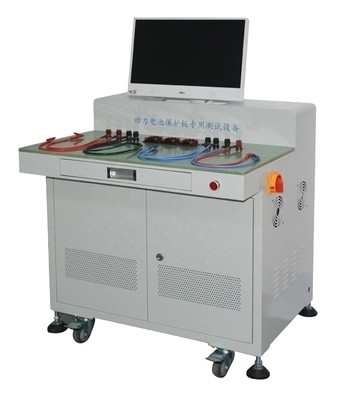

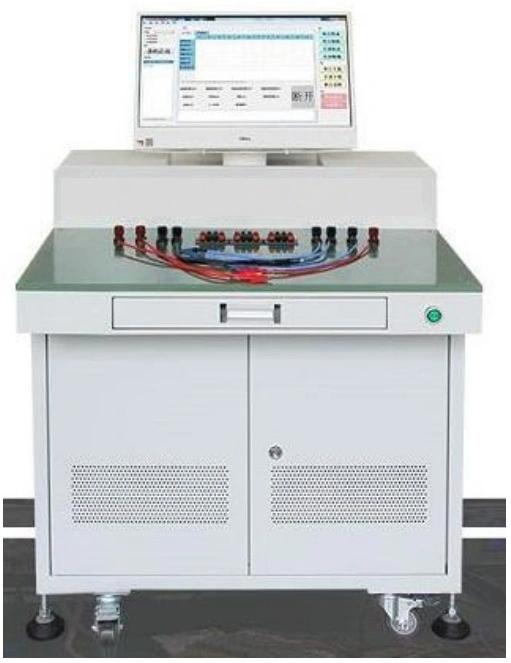

Antrieb-Spannungs-Kurzschluss-Prüfvorrichtung Wechselstroms 1KV für Lithium-Batterie
Produktgebrauch:
Die Batteriesatz-Kurzschlussausrüstung wird hauptsächlich für den Sicherheitsüberprüfungstest von Energiesammlerzellen, von Monomeren, von Modulen, von Satz-stufigen Batteriesätzen und von strukturellen Teilen neuen Energieprojekten benutzt. Simulieren Sie die Kurzschlusssituation von Sammlerzellen, von Zellen, von Modulen und von Satz-stufigen Batteriesätzen während des Gebrauches, des Transportes und der Lagerung, die Sicherheitsleistung von Batterien auszuwerten. Stellen Sie den tatsächlichen Gebrauch von Batteriesätzen oder -systemen im Labor dar, finden Sie und lösen Sie Probleme, optimieren Sie Konzeption des Produkts und verbessern Sie Produktqualität
Produkthandbuch:
1. Anwendung der Batteriesatz-Kurzschlussausrüstung: Sie wird hauptsächlich für den Sicherheitsüberprüfungstest von Energiesammlerzellen, von Monomeren, von Modulen, von SATZ und von anderen Batteriesatz- und strukturellenteilen neuen Energieprojekten verwendet. Simulieren Sie die Kurzschlusssituation von Sammlerzellen, von Monomeren, von Modulen und VON SATZ-Batterie Sätze während des Gebrauches, des Transportes und der Lagerung, die Sicherheitsleistung der Batterie auszuwerten. Stellen Sie den tatsächlichen Gebrauch von Batteriesätzen oder -systemen im Labor dar, finden Sie und lösen Sie Probleme, optimieren Sie Konzeption des Produkts und verbessern Sie Produktqualität.
2. Die Batteriesatz-Kurzschlussausrüstung wird aus einem Kurzschlussschaltkasten, einem Vakuumbogen, der Gerät auslöschen, einer Kurzschlussterminalverdrahtung, einem Datenerfassungssystem und einem Computer für Datenanalyse verfasst.
Überblick über Batteriesatzkurzschluss-Ausrüstungsentwurf:
Der Kurzschlussausrüstung ist basiert auf den Anforderungen von verschiedenen Batteriekurzschlussprüfnormen entworfen, d.h. trifft sie CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213UL1642 Qc/T 743 und „Energieeinsparung des Plan-863i“ und New Energy-Fahrzeug Major Projects - 2008 EV-Lithium-Ionenergie-Batterie-Leistungsnachweis-Spezifikationen und andere Standards; Kurzschlussgeräte müssen die Innenwiderstandstrecke entsprechend dem Standard-5m2&10m2&40m&80m&100m2 <5m or="">treffen<10m or=""><20m or=""><50m or="">, um den maximalen Kurzschlussstrom des Tests zu erreichen; der Schaltplan des Kurzschlussgerätes kann der Auswirkung eines großen Stroms von 16000A auch widerstehen, also wählen wir mechanischen Sog des industriellen Grades
erfüllen Sie den Standard:
1. „Energiebatteriesätze und -systeme des Lithium-Ion CB31467.3 für die Elektro-Mobile Nr. 3-: Sicherheitsauflagen und Prüfmethoden“
2.CB/T 31485-2015 „Sicherheitsauflagen und Prüfmethoden für Energie-Batterien für Elektro-Mobile“
QC/T 743-2006 „Lithium-Ionen-Batterien für Elektro-Mobile“
CB/T 18332-2015 „Zink-Luft-Batterien für Elektro-Mobile“
5. Ji 2580-2013 „Elektro-Mobil-Batterie-Sicherheitsnormen“
6. SAND99-0497 „amerikanische Automobilenergie-Batterie-Prüfnorm“
7. Elektrische und hybride Elektro-Mobil-Aufladungs-und Energie-Speicher-Sicherheit SAE J2464 „und Missbrauchs-Test“
8. Sicherheitsnorm SAE J2929-2013 „für die elektrische und Hybridfahrzeug-Antrieb-Batterieanlagen. „Lithium-ansässiger Akku“ und
andere Prüfnormen
| technischer Parameter | |
| Antriebspannung | Lmin Wechselstroms 1kv/1.2-50us (Spitze) |
| Aktionseigenschaften | Einschiebbare Spannung 66%Us des kalten Zustandes |
| Kalter Abfallspannungseimer 30%Us, *5%Us | |
| Aktionszeit | Einschiebbare Zeit/Freigabezeit: 20ms |
| Maximale Betriebsstromdauer | ≥10ms5.5. |
| Spannungserwerbsstrecke | 0-1000v |
| Spannungsentschließung | 0.01v |
| Spannungsmessungsgenauigkeit | ±0.5% (komplett) |
| Spannungssatzkanal | Der Kanal des Standards 1, lokalisiert zwischen Kanälen, kann Expansion stützen |
| Bewerteter Prüfstrom | ≥10000A |
| Maximaler Betriebsstrom | ≥15000A |
| Maximaler Impulsstrom | ≥16000A |
| Gegenwärtige Erwerbsstrecke | 0-15000A |
| Strommessungsgenauigkeit | 1000A-15000A, die Genauigkeit ist ±0.5% |
| Gegenwärtige Entschließung | 0.1A |
| Gegenwärtiger Erwerbskanal | Der Kanal des Standards 1, lokalisiert zwischen Kanälen, kann Expansion stützen |
| Temperaturerwerbsstrecke | -200-1350ºC |
| Temperaturerwerbsgenauigkeit | ≤±1.5ºC |
| Temperaturerwerbskanal | Die Standard-12 Kanäle, lokalisiert zwischen Kanälen, können Expansion stützen |
| Datenerfassungsfrequenz | 7.19.1.10-mslhr, 19 Arten kann eingestellt werden (wenn der Testkanal mehr als ist 15 Kanäle gleichzeitig, die Erwerbsfrequenz können wie eingestellt werden 20ms-1hr) |
| 7.19.2. Wegen der Hochfrequenz der Datenerfassung, Datenlesen und notiert durch das Gerät in der Realzeit kann mit den tatsächlichen Daten in Einklang sein |
|
| Laufzeitcâufzeichnungsgenauigkeit | ≤±0.1% (komplett) |
| Test-Daten | Die Spannung/gegenwärtigen/Temperaturdie daten werden auf der Steuerung angezeigt und notiert Software in der Realzeit und die Spannung/gegenwärtige/Temperatur-/Zeitdie kurve ist automatisch gezeichnet |
| Weise zu steuern | Unter Verwendung Ferntouch Screen Steuerung + Fernbedienung + Computers (für Daten Analyse und Videoüberwachung) |
| Kurzschluss | Mechanisches einschiebbares (einschiebbare des Kontaktgebers pneumatische, synchrone Zwangstrennung Gerät, wenn Sie) + der Vakuumbogen getrennt werden, der Gerät auslöscht |
| Kurzschlussabkürzungszustand | Kurzschluss kann gestoppt werden, indem man Spannungs- und Zeitparameter einstellt |
| Gerätstromkreiswiderstand | <5m>5m&10m&40m&80m&<10m><20m><50m><100m>
veranschlagte Prüfströme zufriedenstellen 10000A, 10000A, 5000A, 5000A, 3000A, beziehungsweise. Es schließt die elektrischen Komponenten innerhalb und außerhalb des Gerätes + das interne ein Widerstand des Kabels + der Innenwiderstand der Befestigung. |
| Kurzschlussterminalverdrahtung | <5m>5m&10m&40m&80m&<10m><20m><50m><100m>
die Länge der falschen Linie ist nicht kleiner als 6 Meter, und es gibt 5 Paare insgesamt. Die Querschnittsfläche des weichen Kupferdrahts am Ertragende des Gerätes ist nicht weniger als 2000mm ² |
| Kurzschlussinnenwiderstand-Schaltungsmodus | Manuelle Schaltung, ein Ende des Kurzschlussterminaldrahtes ist eine durchgehende Nase, welches durch Bolzen mit den Schraubenlöchern des Kontaktgebers und anderen geregelt werden kann Ende ist eine Batterieklammer mit kupfernen Anschlüssen, die direkt an festgeklemmt werden können die positiven und negativen Pfosten der Batterie, zum es zu ersetzen können vorbei ersetzt werden die Halteschrauben einfach entfernen |
| Kurzschlusstest-Antwortzeit (Kurzschlussanfang zu nah an völlig geschlossenem) |
≤10ms |
| Mechanische Lebensdauer | 300.000mal |
| Elektrische Lebensdauer | 50.000mal |
| Fernsteuerungsabstand | Keine feste Sperre 10m |
| Kurzschlusszeit | 0-9999H59M59S kann eingestellt werden |
