Produktdarstellung:

Sichtmaßmaschine ist ein Instrument, das bis für genaues Maß von Abmessungen, mit einer Genauigkeit von Mikrometern benutzt wird. Es ist ein optisches Maßinstrument, das eine Kamera benutzt, um Bilder von Werkstücken gefangenzunehmen, analysiert Bildpixel und berechnet zweidimensionale Maße unter Verwendung der Maß-Software.

Die GSK-Reihensichtmessmaschine ist ein populäres Modell, das von unserer Firma für genaue zweidimensionale Maßmaßanwendungen und von den Endbenutzern in den verschiedenen Industrien wie Form, Elektronik, Halbleiter, Spritzen, Produkten 3C, medizinisches, Luftfahrt, etc. entworfen ist und entwickelt ist. Es ist ein wichtiges Instrument, das im Qualitätskontrollprozeß Ihres Produktes benutzt wird, stellt die Maßgenauigkeit Ihres Produktes sicher und macht sie wettbewerbsfähiger.

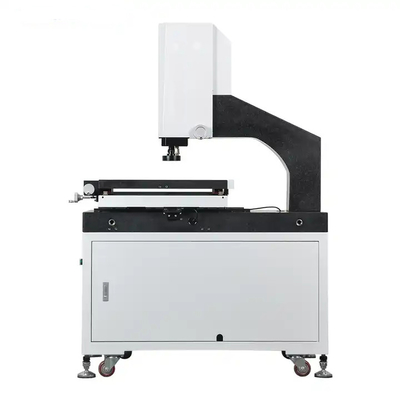

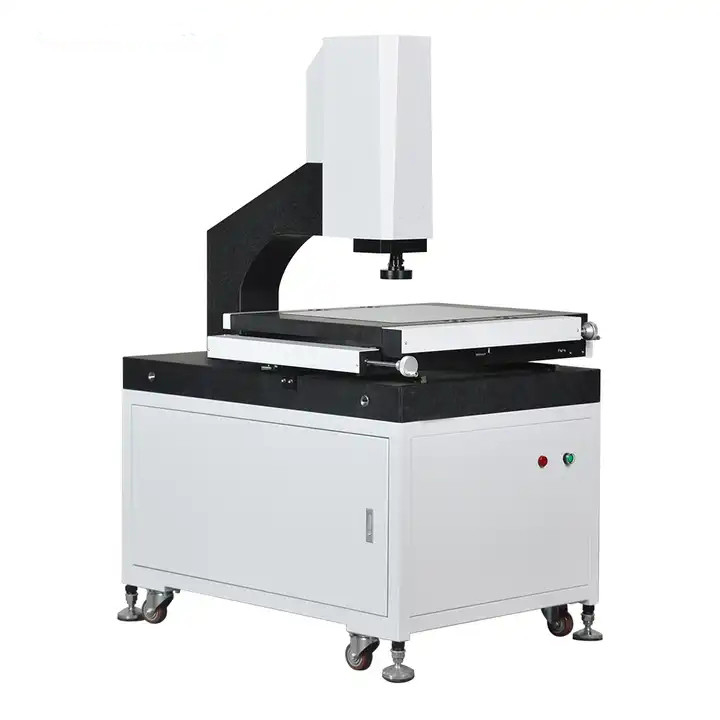

Das Modell GSA-T56 ist das allgemein verwendetste Modell für das Produzieren von Präzisionsteilen in den meisten Fabriken. Passend für messende kleine Mengen Proben. Handbuchsteuerung mit 3 Achsen mit benutzerfreundlicher Software erlaubt Betreibern, die Maschine in Kürze zu handhaben und zu benutzen.

Eigenschaft:

Unter Verwendung der Hochpräzision und des stabilen Granits als der Basis und der Spalte, 3 hochauflösender linearer Sensor der Achse 0.0005mm

----Stellen Sie die Hochleistung und die Genauigkeit jeder Maschine sicher.

Annahme linearer Führungsschiene HIWIN und der Führungsschiene der Hochpräzision linearen, kombiniert mit Aluminiumwerktisch und harter anodisierter Oberflächenbehandlung.

----Stellen Sie hohe dynamische Leistung und langen Lebenszyklusgebrauch der Maschine sicher.

Unter Verwendung des neuentwickelten integrierten Kernschaltkastens der Firma für lineare Skala, Lichtregelung und Notensondensignalübertragung.

----Stellen Sie einfache Verdrahtung und Wartung sicher. Erhöht groß die Stabilität der Maschine.

Programmierbares Licht der Kontur LED mit dem parallelen hellen Weg, zum von Bilddeformation zu vermeiden.

----Stellen Sie Maßgenauigkeit sicher.

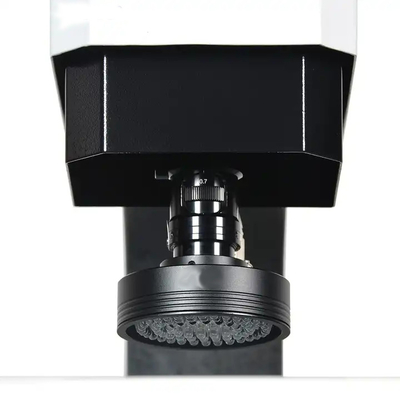

Software 8-segment steuert LED-Kreislichter und stellt mehrfache beleuchtende Winkel und Helligkeit zur Verfügung.

----Passend für Teile verschiedene Formen und Materialien.

Die beleuchtenden Parameter können im Teilmaßprogramm notiert werden, und Benutzer brauchen nicht, sie während des Maßprozesses zu justieren.

----Freundlich und bequem zu verwenden.

Lineare Führerweise HIWIN

Aluminiumarbeitsstadium und -Eloxieren

Integrierter Kernschaltkasten

Multi parallele helle Gruppe der Funktion LED

.

3 lineare Skalen der Entschließung der Achse 0.5um

Industrielle CD-Kamera der Gradhohen auflösung

Modell		GSA-T56	GSA-T57	GSA-T58	GSA-T59
Maß (Millimeter) (L×W×H)		550*540*930	600*740*980	700*840*980	800*940*980
Messbereich (Millimeter) (X×Y×Z)		200*100*150	300*200*200	400*300*200	500*400*200
Messende Genauigkeit (μm)		2,5 + L/100			3,0 + L/100
Wiederholbarkeit (μm)		2,5			3
Gewicht (Kilogramm)		140	190	240	290
Bild und Messen	Kamera	Industrielle CD-Kamera der Gradhohen auflösung
	Linse	manuelles eingebeultes Zoomobjektiv 0.7~4.5X mit hoher Wiederholbarkeit
	Lineare Wiedergabe	18~195 X
	Blickfeld	8.1mm | 1,3 Millimeter
	Arbeitsabstand	80 Millimeter
Lineare Skalaentschließung		0.5μm (0.1μm optional)
Ansteuersystem		X / Y-/z-Handbuchsteuerung
Beleuchtung		Programmierbares Abschnitt/single-Abschnittring-Oberflächenlicht LED 8, paralleles LED-Konturnlicht

Stützende mehrfache externe Zusätze
