Produktdetails:
|
| Garantie: | 1-jährig | Herkunftsort: | Guangdong, China |
|---|---|---|---|
| Energie: | Elektronisch | Elektronisch: | Granit, Stahl |
| Messbereich: | 200*100*150mm | Genauigkeit: | 3um |
| Entschließung: | 0.001mm | Linsenvergrößerung: | 0,7-4,5X |
| Markieren: | Videomaß-System,Sichtmessverfahren |
||

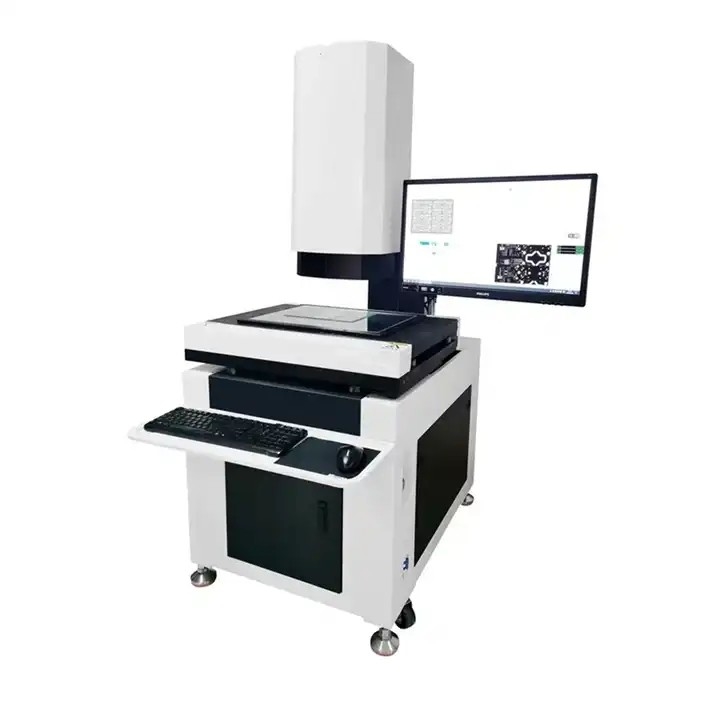

Manuelle programmierbare VideoMeasurement-Maschine für Kunststoffindustrie
Produktdarstellung:
Die GSK-Reihe ist ein grundlegendes manuelles Videomaßsystem mit Mehrpunktpositioniervorgang, der Punkte, Linien, Kreise, Bogen, Ellipsen und Rechtecke messen kann, um Genauigkeit zu verbessern. Im Hinblick auf Metrologie kann diese Maschine Breite, Länge, Höhe, Stärke, Durchmesser, Winkel, Gradlinigkeit, Flachheit, Vertikalität, Rundung, coaxiality, etc. prüfen und messen. Sie ist für Feinmessung in den Industrien wie Maschinerie, Elektronik, Luftfahrt-, Automobil, Militär und Form weitverbreitet gewesen.
Videomaßsystem Eigenschaften:
1. Es nimmt TEO™ 1/3" Farbecd-kamera, der Querliniengenerator ist das messende zielende System an.
2. Digital-Maß und Datenverarbeitungssystem werden durch das zwei Studio der Koordinate, das photoelektrische Strichgitter und die professionelle Videokarte gebildet.
3. Es hat RS 232-Schnittstelle mit einem Computer und fachkundigen einer Maß-Software, die auch Prozesse und Ertragrundschreibendiagramm kann. Maßdaten können in AutoCAD-Datei direkt umgewandelt werden und einen vollen Arbeitskreis machen. Die Daten können in Excel, Wort auch exportiert werden, um Berichte für statistische Analyse zu erzeugen.
Sepcifications
| Modell | GSK621 | GSK622 | GSK623 | |
| Worktable | Worktable D (Millimeter) | 500*330 | 606*466 | 706*566 |
| Glastisch-Größe (Millimeter) | 350*280 | 450*350 | 550*450 | |
| X, y-Anschlag (Millimeter) | 300*200 | 400*300 | 500*400 | |
| Tragfähigkeit | ca. 20 Kilogramm | ca. 30 Kilogramm | ca. 35 Kilogramm | |
| Entschließung | 1um | 1um | 1um | 1um |
| Genauigkeit E1* | Ex, y-≤ (3.0+L/200) μm | |||
| Genauigkeit E2* | Ex, y-≤ (3.0+L/300) μm | |||
| Genauigkeit E3* | Ex, y-≤ (3.0+L/150) μm | |||
| Z-Achse Anschlag (Millimeter) | 150 (Fokus) | 150 (Fokus) | 150 (Fokus) | |
| Instrument-Gewicht (Kilogramm) | 270 | 325 | 500 | |
| Maß (Millimeter) | 670*660*950 | 670*660*950 | 800*1040*1020 | |
| Motor | Dreiachsiges Max. Velocity | X, Y: 400mm/s Z: 200mm/s | ||
| Dreiachsige Positionierungsgenauigkeit | 0.001mm | |||
| Kamera | TEO™ CD-Kamera der Farbe1/2 „ | |||
| Darstellungs-System | Zoomobjektiv | optisches manuelles koaxialZoomobjektiv | ||
| Zoomobjektiv-lineare Wiedergabe | 0.7-4.5X | |||
| Videolineare wiedergabe | 20-128X | |||
| FOV | 11.1-1.7mm | |||
| Leistungsaufnahme | 600W | |||
FQA:
Q1: Welche ein bisschen Ausrüstung produzieren Sie hauptsächlich?
: Hallo! Unsere Hauptproduktionsausrüstung sind: automatisches Bildmessgerät, manuelles Bildmessgerät, großes Bockbild
Messgerät, ein Schlüsselmessgerät. Automatische Visionssiebungsausrüstung, nichtstandardisierte Visionsentdeckungsausrüstung, etc.
Q2: Nehmen Sie Zollamt an? Kann ich mein Logo auf der Maschine drucken?
: Ja können alle unsere Produkte besonders angefertigt werden, wenn Sie eine Logoanforderung haben,
Q3: warum wählen Sie uns? wir können für Sie auch besonders anfertigen.
: 1. Wir haben uns auf die Maß ofproducts für mehr konzentriert, als 10 Jahre, mit einem Berufsr- u. d-Team und Nachverkaufsteam. A2.It ist
gefunden in Dongguan-Stadt, eine weltberühmte Herstellungsstadt. A3: Kundendienst für 12 Monate, einfache Probleme innerhalb 48 Stunden todeal mit
fristgerecht.
Q4: was ist Ihre Lieferfrist? Was über die Verpackung? : Unsere Lieferfrist beträgt 5 Werktage, nachdem sie die Ablagerungs- oder Auftragsbestätigung empfangen hat,
und 10-20 Werktage für kundengebundene Maschinen. Unser Verpacken ist das wrappedand, das mit Berufsmaschinenverpackungsfolie nach innen örtlich festgelegt ist und
woodenbox Verpacken und Schraubenfestlegung werden auf der Außenseite benutzt. Garantieren Sie, dass theproduct sicher ohne Schaden ankommt.
Q5: Was sind die Zahlungsbedingungen?
: T/T, L/C, Western Union, etc.
Q6. Was sind Ihre Zahlung tems?
: T/T 30% als Ablagerung, 70% vor Lieferung. Bevor Sie den Betrag zahlen, zeigen wir Ihnen die Fotos des Produktes und des Verpackens. Oder 100% L/C
am Anblick.
