Produktdetails:
|
| Garantie: | 1-jährig | Herkunftsort: | Dongguan, China |
|---|---|---|---|
| Anschlag (X*Y*Z, Millimeter): | 300*200*150 | Diemension (L) x (W) x (H): | 670 x 660 x 950 |
| Gesamtlineare wiedergabe: | 140-1400X | Gewicht (Kilogramm): | 230 |
| Ziel: | 5X, 10X, 20X, 50X | Genauigkeit: | Ex, y-≤ (2.5+L/200) μm |
| Markieren: | Videomaß-System,Sichtmessverfahren |
||

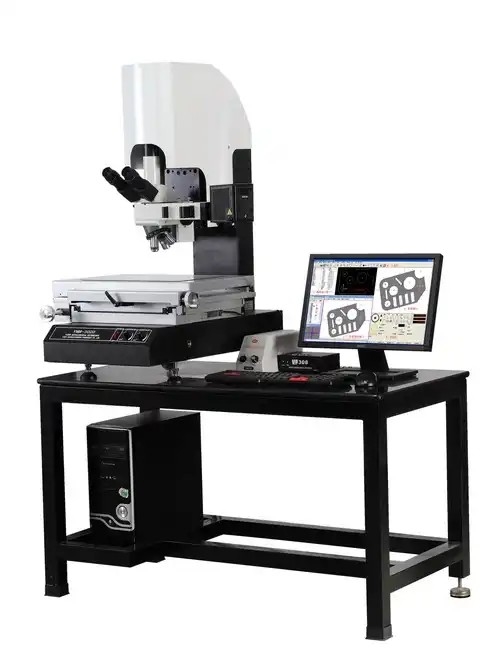

CER bestätigte Digital-Videomessmaschine, lineare Wiedergabe bis 2800
Produktdarstellung:
GSA-23J Reihendigitale Videomessmaschine, ist die neue Forschung und Entwicklung unsere Firma einer hohen Rate, industrielles Messgerät des Mikrometerniveaus. Kombiniert mit starker mikroskopischer Entdeckungstechnologie, ist sie auf den folgenden Gebieten weitverbreitet gewesen: 1. verwendet als Beobachtungsmikroskop, unter Verwendung des Vergleichsverfahrens, um das Oberflächenende des Werkstückes, metallurgischen der Erzprobeidentifizierung, des photographischen Drucktests, der Textilfaserinspektion, des etc. zu prüfen 2. Maß die Länge in den kartesischen Koordinaten. Wie messende Neigung niedriger Oberflächenabstand, Zeilenabstand, Linienbreite, Schlitzbreite, Nahtbreite, durch Lochdurchmesser. 3, Winkelmaß, wie Skala, Schablone, Messgerät, Übung sterben und andere strukturelle komplexe Teile des Winkelmaßes. Digitale Videomessmaschine der Reihe 4.GSA-23J ist eine hohe Rate, das industrielle Messgerät des Mikrometerniveaus, das durch unsere Firma neuentwickelt ist. Kombiniert mit starker mikroskopischer Entdeckungstechnologie, ist sie auf den folgenden Gebieten weitverbreitet gewesen: 1. verwendet als Beobachtungsmikroskop, unter Verwendung des Vergleichsverfahrens, um das Oberflächenende des Werkstückes, metallurgischen der Erzprobeidentifizierung, des photographischen Drucktests, der Textilfaserinspektion, des etc. zu prüfen 2. Maßnahme die Länge in den kartesischen Koordinaten. Wie messende Neigung niedriger Oberflächenabstand, Zeilenabstand, Linienbreite, Schlitzbreite, Nahtbreite, durch Lochdurchmesser. 3, Winkelmaß, wie Skala, Schablone, Messgerät, Übung sterben und andere strukturelle komplexe Teile des Winkelmaßes. 4. Mit PC und starker Maß-Software gibt es nicht nur Mikroskope, aber auch Sichtmaßsystem, kann BerufsmaßDatenverwaltung verwirklichen. Mit PC und starker Maß-Software nicht nur können ein Mikroskop, aber auch ein Sichtmaßsystem, BerufsmaßDatenverwaltung erzielen.
| Modell | GSA-23J | GSA-24J | GSA-25J | ||
| Anschlag (X*Y*Z, Millimeter) | 300*200*150 | 400*300*150 | 500*400*150 | ||
| Tragfähigkeit | ca. 15 Kilogramm | ca. 20 Kilogramm | ca. 30 Kilogramm | ||
| Maß (L*W*H, Millimeter) | 670 x 660 x 950 | 720*950*1020 | 800*1040*1020 | ||
| Maschinen-Gewicht (Kilogramm) | 230 | 315 | 500 | ||
| Genauigkeit E1* | Ex, y-≤ (2.5+L/200) μm | ||||
| Genauigkeit E2* | Exy-≤ (3.5+L/300) μm | ||||
| Entschließung | 0,5 μm | ||||
|
Mikroskop Kamera |
1,3 Parlamentarier-Farbecd-kamera | ||||
| Optisches System | Unendlichkeit-korrigiertes optisches System | ||||
| Okular | WF/10X (Ø22mm) | ||||
| Ziel | Standard | optional | |||
| PL 5X, 10X, 20X, 50X | PL L100X | ||||
| Nosepiece | Intilted-Fünffache Nosepiece für helles Feld | ||||
|
Fokus-System |
Koaxialgrobes und Feineinstellung, Grobeinstellungsabstand 32mm, Präzision der Feineinstellung: 0.002mm, mit dem angespannten Justierkörper zum Gleiten zu verhindern. | ||||
|
Beleuchtungs-System |
Halogen und Helligkeit 6V 30W/12V 50W justierbar. | ||||
| Integrierte Feldmembran, Öffnungsmembran und pullerty Polarisator | |||||
| Ausgerüstet mit den gelben/grünen/blauen Filtern des Mattglases, | |||||
| Videolineare wiedergabe | 140~1400x (CD-Kamera Objective* 1/2' ‚) | ||||
| Werkstück-Höhen-Grenze | 150mm | ||||
| Stromversorgung | AC110V/60Hz, 220V/50Hz | ||||
