Produktdetails:
|
| Wiederholte Genauigkeit (mm): | 0,005 | X-, Y-Messgenauigkeit (μm): | 3,0+L/200 |
|---|---|---|---|
| Lineare Skalenauflösung: | 0,5 μm | Verfahrweg der Z-Achse (mm): | 150 (kann auf 300 mm angepasst werden) |
| Software: | Selbst entwickelte Messsoftware | Garantie: | 1 Jahr |
| Markieren: | FPC-Zahnradmessmaschine,CNC-Zahnradmessmaschine,0.005mm Accuracy Vision Measurement System |
||

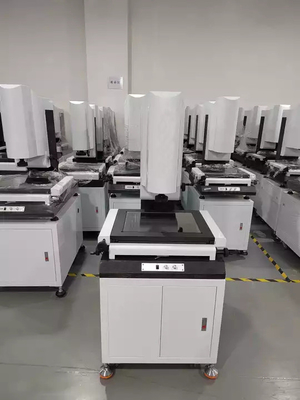

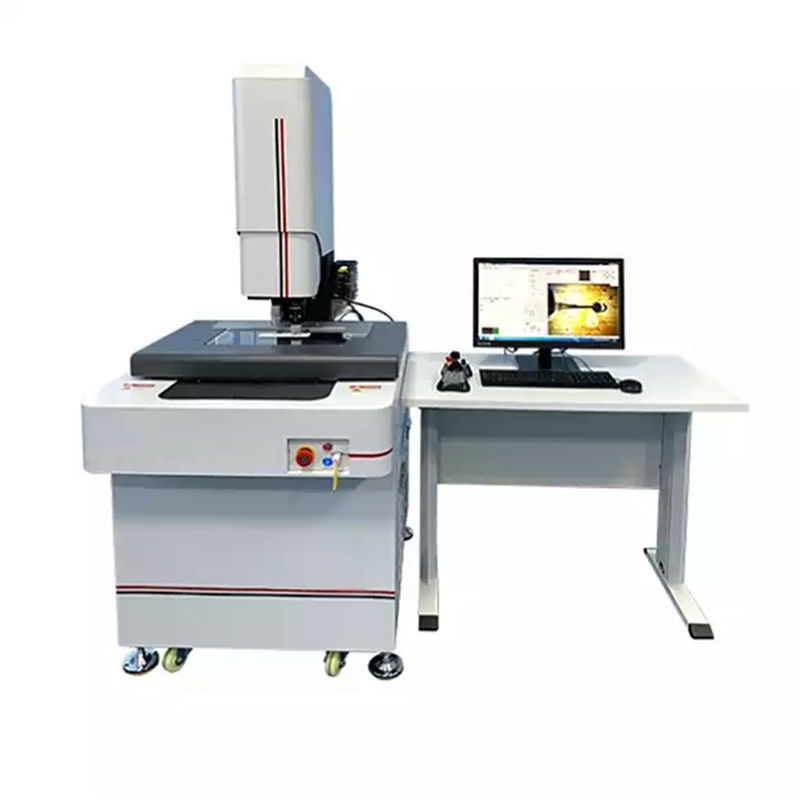

Multifunktionales Vision System Optische Ausrüstung Video CNC-Zahnradmessmaschine
Produkteinführung:
Das Bildmessgerät kann Punkte, Linien, Kreise und andere Elemente genau messen und verfügt über eine leistungsstarke Berichtausgabefunktion, die sich besonders zum Messen einer Vielzahl von Produkten in großen Mengen eignet.
Weit verbreitet in Maschinen, Elektronik, Formen, Spritzguss, Hardware, Gummi, Niederspannungs-Elektrogeräten, magnetischen Materialien, Präzisionshardware, Präzisionsstanzen, Steckverbindern, Steckverbindern, Terminals, Mobiltelefonen, Haushaltsgeräten, Computern (Computern), Flüssigkristall Fernseher (LCD), Druck-Leiterplatten (Leiterplatten, PCB), Automobile, medizinische Geräte, Uhren, Instrumente und andere Industrien.
Messobjekt:
LCD, FPC, PCB, Leiterplatten, Schrauben, Federn, Uhren, Uhren, Messgeräte, Steckverbinder (Stecker, Klemmen), Zahnräder, Nocken, Gewinde, Radiusschablonen, Gewindeschablonen, Drähte und Kabel, Werkzeuge, Lager, Hardware, Stanzteile , Siebe, Testsiebe, Zementsiebe, Maschenplatten (Stahlgewebe, SMT-Schablone) usw.
Messelement:
Länge, Breite, Höhe, Lochabstand, Abstand, Stiftabstand, Dicke, Bogen, Durchmesser, Radius, Nut, Winkel, R-Winkel usw.
Das Gehäuse und die Anwendungsmerkmale des Bildmessgeräts:
1. Das Mobilgerät durchbricht das Übertragungsdesign, um eine stabile und schnelle Bewegung zu erreichen.
2. Die Säule und die Basis bestehen aus einer hochpräzisen Granitstruktur, die stabil und zuverlässig ist.
3. Ausgestattet mit der Multifunktions-Messsoftware SBK-E, um unterschiedliche Messanforderungen zu erfüllen.
4. DXF-Dateien können zur schnellen Erkennung importiert werden.
5. Messdaten können in Word, Excel und AutoCAD importiert werden.
6. Grafische Ausgabefunktion, einfach auszugebende Testergebnisse.
7. XY-Achsen-Präzisions-Kreuzrollenführung zur Gewährleistung der Maschinengenauigkeit und Lebensdauer.
8. Die Z-Achse verwendet eine silberne Linearführungsschiene, um einen stabilen Z-Achsen-Fokus zu gewährleisten und die Genauigkeit des sekundären Fokus und der Bildmessung zu lösen.
9. Hochauflösendes Objektiv und hochauflösendes CCD für hochauflösende Messung von Produkten.
10. Die fortschrittliche Kartenpositionslinse der Branche, einfach zu erreichende Vergrößerungsumschaltung.
Spezifikationen:
| Modell | GSKA-1510 Handbuch | GSKA-2010Handbuch | GSKA-3020Handbuch | GSKA-4030 Handbuch |
| Hauptgröße | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Plattformgröße aus Metall | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| Größe der Glasplattform | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| Echter Impulshub | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Gewicht | 130 kg | 140 kg | 200 kg | 250 kg |
| Maschinenboden | Granit der Stufe 00 | |||
| Lineare Genauigkeit | (3+L/75) um | |||
| Oberflächenbeleuchtung | LED-Ringform superhelle Kaltlichtquelle (Leuchtdichte einstellbar) | |||
| Umriss glänzend | LED superhelles Rundheitslicht (Leuchtdichte einstellbar) | |||
| Berechnen, Funktion berechnen | REICA 2.5D Präzisionsmesssystem-Software | |||
| Analysekraft | 0,001 mm | |||
| Wiederholgenauigkeit | 0,002 mm | |||
| CCD | SONYchip1/3 Farb-CCD | |||
| Okular | 0,5X (kann 1X, 2x wählen) | |||
| Objektglas | 0,7X~4,5X Verstärkungsfaktor 20X~120X | |||
| Energieversorgung | AC90~264V 50/60Hz | |||
| Belastung | 30 kg | |||
Vorgeschlagene Tabelle: Ladekapazität≥350KG;Abmessungen (L*B*H): 1000 × 600 × 500 (mm)
Unsere Leistungen:
verpflichtet, unseren Kunden erstklassige Qualitätsprodukte und zufriedenstellende Dienstleistungen anzubieten.Wir messen dem After-Sales-Service die Bedeutung bei, die er verdient.
Wenn Sie auf ein Problem stoßen, lassen Sie unsere Produktkenntnis und kollektive Erfahrung Ihre Unannehmlichkeiten minimieren.
Wir bieten Ihnen Starthilfe, Messdienstleistungen, Wartung, Reparaturen, Upgrades und Retrofits.Sie können sich auf uns verlassen.
Wir widmen uns der Bereitstellung von kontinuierlichem technischen Support und Dienstleistungen, einschließlich, aber nicht beschränkt auf die folgenden:
1. Prozesssteuerung und -verbesserung.
2. Maschinenschulung und -aufrüstung.
3. Maschinen, Messtechnik, Vertrieb und Service.
4. Fachmännische Wartung, Reparatur und Sanierung.
5. Beratung und Beratung.
6. Technischer Online-Support.
7. Vor-Ort-Schulung und After-Sales-Service durch unsere Distributoren weltweit.
Unsere Supportleistungen beziehen sich hauptsächlich auf Profilprojektor, Videomesssystem (VMS), Koordinatenmesssystem (CMS), Werkzeugvoreinstellgerät, Weißlichtinterferometer, Höhenmessgerät, Linearmaßstab, Digitalanzeige, IC, Messsoftware.
