Produktdetails:
|
| Optische Vergrößerung: | 0,7-4,5X | Optionale Sonde: | Renishaw MCP-SONDE |
|---|---|---|---|
| Lineare Skalenauflösung: | 0,5 μm | Verfahrweg der Z-Achse (mm): | 150 (kann auf 300 mm angepasst werden) |
| Software: | Selbst entwickelte Messsoftware | Garantie: | 1 Jahr |
| Markieren: | 60-Hz-Vision-Messsystem,0.7X Vision Measuring System,7-fach-Vision-Messsystem |
||

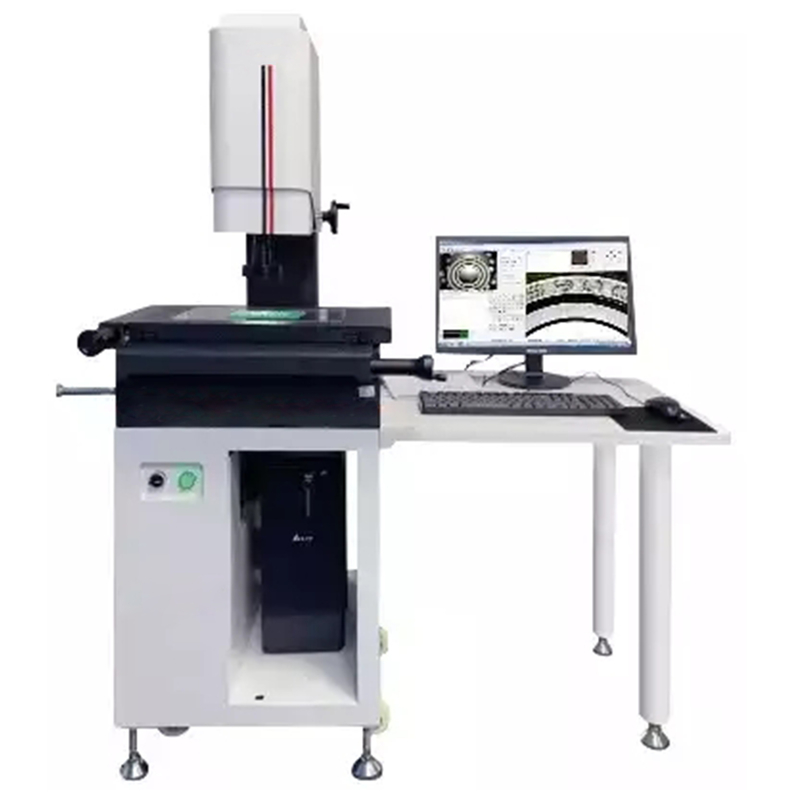

Zweidimensionales dreidimensionales optisches Messsystem Optisches Messinstrument
Das Prinzip von:
Das manuelle Bildmessgerät verwendet ein Zoom-Objektiv, um das gemessene Objekt zu vergrößern. Über das CCD-Industriekameragerät wird das Bild in den Computer eingegeben. Das verstärkte Bild des gemessenen Objekts wird berührungslos an die Messsoftware übertragen. effiziente Erkennung verschiedener komplexer Werkstückgeometriemessungen.
Produktmerkmale:
Verglichen mit dem automatischen Bildmessinstrument werden die drei Achsen des automatischen Bildmessinstruments durch Motoren angetrieben, die eine automatische Messung realisieren können.Manuelles Bildmessgerät dreiachsig durch die manuelle Kontrollmessung des Bedieners.Der Nachteil ist, dass die Messgeschwindigkeit langsam ist und die wiederholte Messgenauigkeit schlecht ist;Vorteile sind niedrige Kosten, Betrieb ohne Programmierung, bequemer, um ein einzelnes Produkt zu testen.Mit der Entwicklung der automatischen Steuerungstechnologie wurde das manuelle Bildmessinstrument durch ein automatisches Bildmessinstrument ersetzt.
verwenden:
Es eignet sich zur berührungslosen Messung von Stanzteilen, Kunststoffteilen, dünnen Folien, leicht zu verformenden, leicht zu beschädigenden und kleinen Werkstücken wie Gummi, Kunststoff, Eisenwaren, Uhren, Leichtindustrie und anderen Industrien.
Spezifikationen:
| Modell | GSKA-1510 Handbuch | GSKA-2010Handbuch | GSKA-3020Handbuch | GSKA-4030 Handbuch |
| Hauptgröße | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Plattformgröße aus Metall | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| Größe der Glasplattform | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| Echter Impulshub | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Gewicht | 130 kg | 140 kg | 200 kg | 250 kg |
| Maschinenboden | Granit der Stufe 00 | |||
| Lineare Genauigkeit | (3+L/75) um | |||
| Oberflächenbeleuchtung | LED-Ringform superhelle Kaltlichtquelle (Leuchtdichte einstellbar) | |||
| Umriss glänzend | LED superhelles Rundheitslicht (Leuchtdichte einstellbar) | |||
| Berechnen, Funktion berechnen | REICA 2.5D Präzisionsmesssystem-Software | |||
| Analysekraft | 0,001 mm | |||
| Wiederholgenauigkeit | 0,002 mm | |||
| CCD | SONYchip1/3 Farb-CCD | |||
| Okular | 0,5X (kann 1X, 2x wählen) | |||
| Objektglas | 0,7X~4,5X Verstärkungsfaktor 20X~120X | |||
| Energieversorgung | AC90~264V 50/60Hz | |||
| Belastung | 30 kg | |||
Vorgeschlagene Tabelle: Ladekapazität≥350KG;Abmessungen (L*B*H): 1000 × 600 × 500 (mm)
Unsere Leistungen:
verpflichtet, unseren Kunden erstklassige Qualitätsprodukte und zufriedenstellende Dienstleistungen anzubieten.Wir messen dem After-Sales-Service die Bedeutung bei, die er verdient.
Wenn Sie auf ein Problem stoßen, lassen Sie unsere Produktkenntnis und kollektive Erfahrung Ihre Unannehmlichkeiten minimieren.
Wir bieten Ihnen Starthilfe, Messdienstleistungen, Wartung, Reparaturen, Upgrades und Retrofits.Sie können sich auf uns verlassen.
Wir widmen uns der Bereitstellung von kontinuierlichem technischen Support und Dienstleistungen, einschließlich, aber nicht beschränkt auf die folgenden:
1. Prozesssteuerung und -verbesserung.
2. Maschinenschulung und -aufrüstung.
3. Maschinen, Messtechnik, Vertrieb und Service.
4. Fachmännische Wartung, Reparatur und Sanierung.
5. Beratung und Beratung.
6. Technischer Online-Support.
7. Vor-Ort-Schulung und After-Sales-Service durch unsere Distributoren weltweit.
Unsere Supportleistungen beziehen sich hauptsächlich auf Profilprojektor, Videomesssystem (VMS), Koordinatenmesssystem (CMS), Werkzeugvoreinstellgerät, Weißlichtinterferometer, Höhenmessgerät, Linearmaßstab, Digitalanzeige, IC, Messsoftware.
