Produktdetails:
|
| Zielsetzung: | 10x (Beobachten), 40x (Messen) | Datenausgabe: | Eingebauter Drucker, RS232-Schnittstelle |
|---|---|---|---|
| Gesamtvergrößerung: | 100x, 400x | Verweilzeit: | 0~60s |
| max. Höhe der Probe: | 100mm | Garantie: | 1 Jahr |
| Markieren: | Mikro-Vickers-Digital-Härtemesser,manueller Revolver-Digital-Härtemesser,OEM-Vickers-Härteprüfer |
||

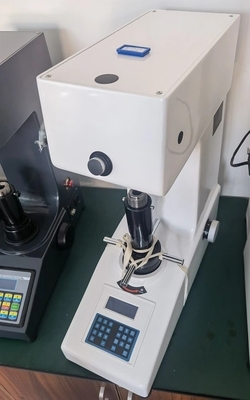

OEM Micro Vickers Durometer Durometer/Digital Durometer Manueller Revolver
Produktmerkmale:

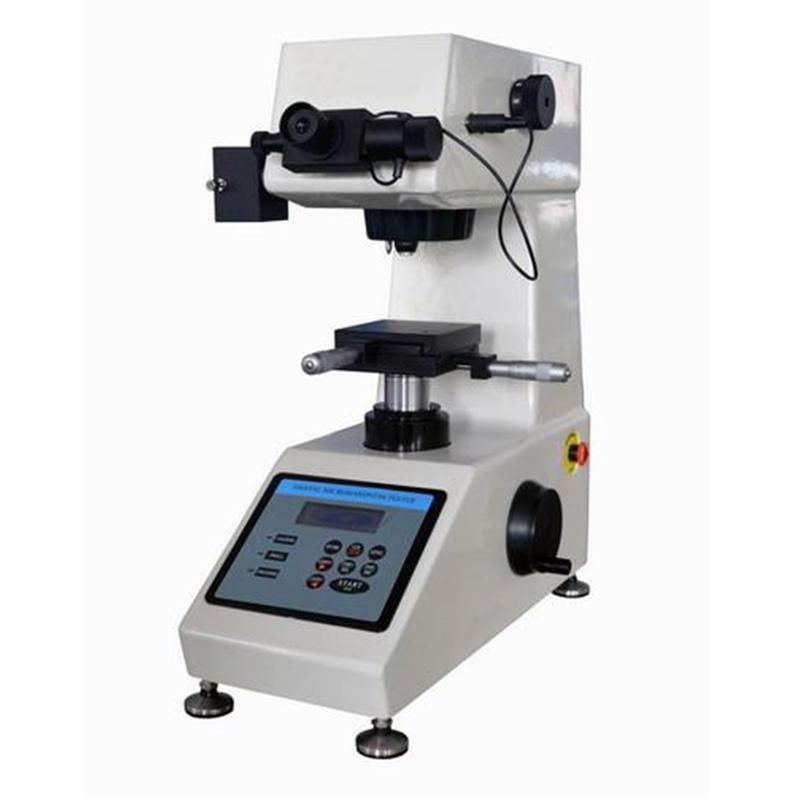

Der digitale Mikro-Vickers-Härteprüfer GSKA-452H verwendet ein einzigartiges Präzisionsdesign der optischen, mechanischen und elektrischen Merkmale, macht das Eindruckbild klarer und erhält präzisere Messungen.
Mit digitalem Messokular, ohne dass die Tabelle überprüft oder die Diagonale des Eindrucks eingegeben werden muss, kann es direkt den Testmodus, die Testkraft, die Eindrucklänge, die Verweilzeit, die Testnummern und die Umrechnungsskala anzeigen.
Solange Sie nach dem Messen der Eindringlänge die Okulartaste drücken, kann der Härtewert automatisch abgerufen und auf dem Bildschirm angezeigt werden.
Testergebnisse können über den eingebauten Drucker und mit RS232-Schnittstelle zum Anschluss an den Computer ausgedruckt werden.
Verfügbar für die Installation eines optionalen Knoop-Eindringkörpers zur Messung der Knoop-Härte.
Unterstützung für optionales LCD-Videomessgerät und automatisches Messsystem für CCD-Bilder.
Einsatzbereich:
Geeignet für Eisenmetalle, Nichteisenmetalle, IC-Dünnschliffe, Beschichtungen, Sperrmetalle;Glas, Keramik, Achat, Edelsteine, Kunststoff-Dünnschliffe etc.;Härteprüfung wie die auf die Tiefe und das Trapez der karbonisierten Schichten und abschreckgehärteten Schichten.
Technische Spezifikation:
| Modell | GSKA-452H | |
| Testkraft | gf | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
| N | 0,098 N, 0,246 N, 0,49 N, 0,98 N, 1,96 N, 2,94 N, 4,90 N, 9,80 N | |
| Testbereich | 1HV~2967HV | |
| Testmodus | HV/HK | |
| Lademethode | Automatisch (Laden/Verweilen/Entladen) | |
| Turm | Manueller Revolver | |
| Umrechnungsskala | HK, HRA, HRB, HRC, HRD, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBW | |
| Datenausgabe | Eingebauter Drucker, RS232-Schnittstelle | |
| Zielsetzung | 10x (Beobachten), 40x (Messen) | |
| Okular | 10x | |
| Gesamtvergrößerung | 100x, 400x | |
| Auflösung | 0,0625 μm | |
| Verweilzeit | 0~60s | |
| Lichtquelle | Halogenlampe | |
| XY-Testtisch | Größe: 100 × 100 mm;Federweg: 25 × 25 mm;Auflösung: 0,01 mm | |
| max.Höhe der Probe | 100mm | |
| Kehle | 98mm | |
| Energieversorgung | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| Standard ausführen | ISO 6507, ASTM E384, JIS Z2244, GB/T 4340.2 | |
| Abmessungen | 480 × 325 × 545 mm, Verpackungsmaße: 600 × 360 × 800 mm | |
| Gewicht | Nettogewicht: 31 kg, Bruttogewicht: 44 kg |
|
Das Vickers-Härteprüfverfahren besteht aus dem Eindrücken des Prüfmaterials mit einem Diamanteindringkörper in Form einer geraden Pyramide mit quadratischer Grundfläche und einem Winkel von 136 Grad zwischen gegenüberliegenden Flächen, die einer Belastung von 1 bis 100 kgf ausgesetzt sind.Die Volllast wird normalerweise für 10 bis 15 Sekunden angelegt.
Die beiden Diagonalen des in der Materialoberfläche nach Entlastung verbleibenden Eindrucks werden mit einem Mikroskop gemessen und deren Mittelwert errechnet.Die Fläche der geneigten Oberfläche des Eindrucks wird berechnet.Die Vickers-Härte ist der Quotient, der sich aus der Division der kgf-Last durch die Quadrat-mm-Eindruckfläche ergibt.
Wenn die mittlere Diagonale des Eindrucks bestimmt wurde, kann die Vickers-Härte aus der Formel berechnet werden, aber es ist bequemer, Umrechnungstabellen zu verwenden.
Die Vickers-Härte sollte mit 800 HV/10 angegeben werden, was bedeutet, dass eine Vickers-Härte von 800 unter Verwendung einer Kraft von 10 kgf erhalten wurde.Mehrere unterschiedliche Belastungseinstellungen ergeben praktisch identische Härtezahlen auf einheitlichem Material, was viel besser ist als das willkürliche Ändern der Skala bei den anderen Härteprüfmethoden.
Die Vorteile der Vickers-Härteprüfung bestehen darin, dass äußerst genaue Messwerte erfasst werden können und nur ein Eindringkörpertyp für alle Arten von Metallen und Oberflächenbehandlungen verwendet wird.Obwohl die Vickers-Maschine sehr anpassungsfähig und sehr präzise für die Prüfung der weichsten und härtesten Materialien ist, ist sie unter wechselnden Belastungen eine bodenstehende Einheit, die teurer ist als die Brinell- oder Rockwell-Maschinen.
Kundendienst:
Ø Installation
Ø Schulung (Schulung von Kundenmitarbeitern)
Ø Kalibrierung
Ø Vorbeugende Wartung
Ø Ersatzteile
Ø Unterstützung per Telefon oder Internet
Ø Vor-Ort-Diagnose und -Reparatur/Online-Diagnose und -Reparatur
