Produktdetails:
|
| Zoomobjektiv: | Zoomobjektiv 0,7-4,5-fach (Koaxiallicht optional) | Bildvergrößerungsverhältnis: | 30－230X |
|---|---|---|---|
| Arbeitsentfernung: | 82mm | Entschließung: | 0,0001 mm |
| Wiederholbarkeit: | 1,5 um | Garantie: | 1-jährig |
| Markieren: | Stampings-Sichtmessmaschine,0.7x messendes Sichtmachin,Sichtmessmaschine 4.5X |
||

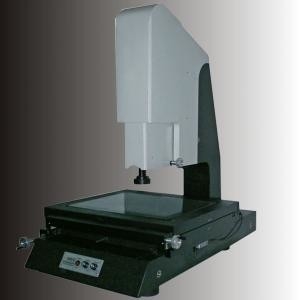

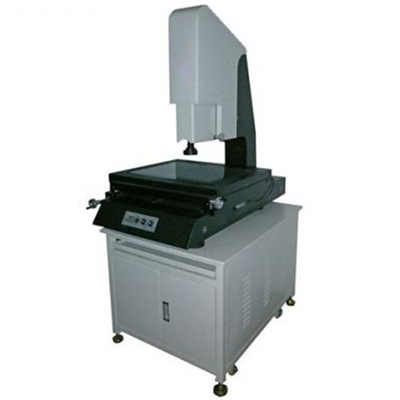

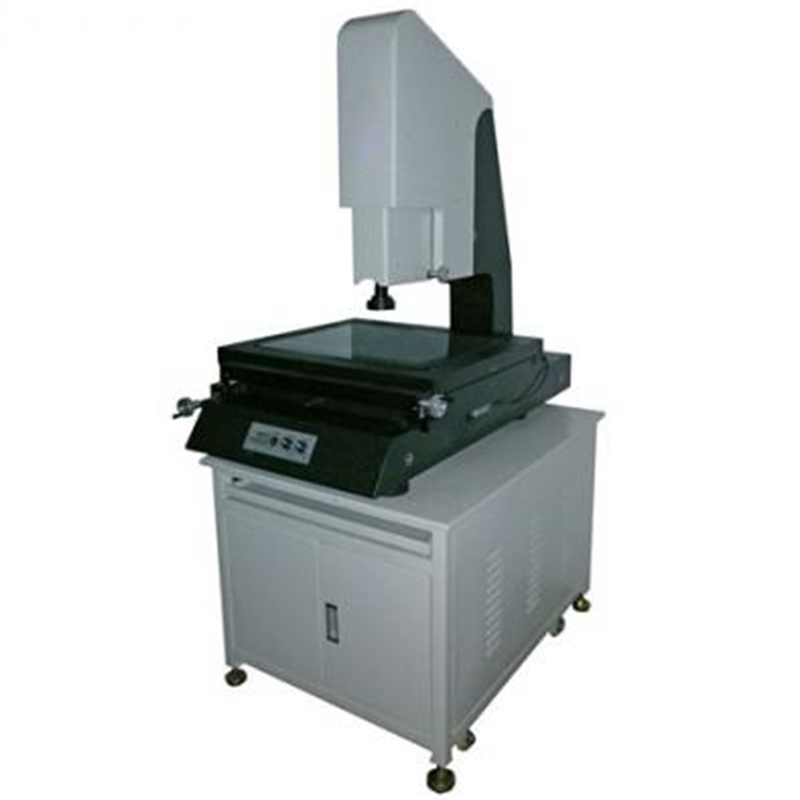

Halbautomatisches Handbuch-2-D Sichtmessmaschine-Zoomobjektiv 0.7-4.5X
VISIONS-MESSMASCHINE-ALLGEMEINE EINLEITUNG:
●Diese Visionsmessmaschine ist fortgeschrittene Längenmessausrüstung, die die Technologien wie genaue Mechaniker integriert, Optiktechnologie, elektronische Technologie etc.
●Dieses Messverfahren der Vision ist weit Produkte Metall, Elektronik, Formteil, PWB bestimmt, hergestellt u. beantragt und drückt Stück, Verbindungsstück,
Maschinerie, Meter, Uhr, Handy, LCD, LED, Leichtindustrie und Benutzer wie Universität, College, Forschungsinstitution.
●Diese Visionsmaschine mit hoher Leistungsfähigkeit bei der Messung die verschiedenen komplexen u. unregelmäßigen Teile, die betrachten, um Größe, Oberflächenform zu umreißen von Werkzeugen, Teile, Komponenten wie die Beispielplatte, Stück drückend, Nocken, Schraube, Gang, Profilschneider, Klopfen und formen, Handyteile.
●Dieses Visionssystem hauptsächlich beantragt messende Zwecke 2D &3D-Bildes mit guter Leistung, den Vergleich zu erzielen, der von den tatsächlichen messenden Ergebnissen mit entworfenem Ziel und die Zwecke verwirklichen zu messen, kontrollieren, kalibrieren findet sowie Rücktechnik durchführen.
VISIONS-MESSMASCHINE-INDUSTRIELLE ANWENDUNG:
Dieses Messverfahren der 2D Vision wird weit die Industrien und die Produkte als unten beantragt:
LCD, LED, PWB, Stampings, Elektronik, Verbindungsstück, Formteil, Hardware, Uhr etc.
EIGENSCHAFT U. LEISTUNG:
1. Hohe genaue Marmorbasis mit in hohem Grade steifer Fallsäule wird einer Stallarbeitwerkbank für gesamte 2D Visionsmessmaschine eingeführt und zur Verfügung gestellt;
2. Das Bewegungssystem nimmt genaue v-Schieberschiene mit hohen Linearitäten an, die höchste Prüfungsgenauigkeit erzielen können;
3. Farbindustriestandard 600TVA CD-Kamera hier rüstete aus sich, um für hohe Anforderung zu antworten;
4. Programmierbare 3 kühle Oberflächenlichtquelle der Zone LED der Schleife 8, Längskantenlicht (helles koaxialoptionales);
5. Hohe genaue optische Skala wird mit seiner Genauigkeit bis 0.001mm ausgerüstet;
6. Unabhängig-entwickelte messende Software kann ein einfaches Programmierverfahren manuell erzielen;
VISIONS-MESSMASCHINE-TECHNISCHE PARAMETER:
| Modell | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Messende Reise | |||||
| X-Achsen-Reise | 200mm | 300mm | 400mm | ||
| Y-Achsen-Reise | 100mm | 200mm | 300mm | ||
| Z - Achsen-Reise (optional) | 150mm | 150mm | 150mm | ||
| Werkbank | |||||
| Aluminiumlegierung Bank | 360×260mm | 570×355mm | 670×460mm | ||
| Glasbank | 260×160mm | 354×254mm | 459×359mm | ||
| Lastentragend | 30kg | 50kg | 50kg | ||
| Vision u. Messverfahren | |||||
| CCD | Farbkamera der hohen Auflösung mit 600TVA | ||||
| Zoomobjektiv | Zoomobjektiv 0.7-4.5X (helle koaxialoptionale) | ||||
| Verhältnis der Bildlinearen wiedergabe | 30-230X | ||||
| Arbeitsabstand | 82mm | ||||
| Entschließung | 0.0001mm | ||||
| Wiederholbarkeit | 1.5um | ||||
| Messende Genauigkeit (μm) |
X-Yachse ≦ (3+L/200) um, Z-Achse (messende Vision) ≦ (5+L/200) um |
||||
| Gesamt (Millimeter) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Bruttomasse (Kilogramm) | 160kg | 230kg | 320kg | ||
| Leuchtsystem | Programmierbares 3-Loop 8-Zone Oberflächenlicht u. Kantenlicht | ||||
| Leistungsaufnahme | 220V±10% (WECHSELSTROM) 50HZ |
||||
Kundenbetreuung:
Ø-Installation
Ø-Training (Ausbildungskundenangestellte)
Ø-Kalibrierung
Vorbeugende Wartung Ø
Ø-Ersatzteile
Ø-Unterstützung über Telefon oder Internet
Diagnose Ø und Reparatur vor Ort/on-line-Diagnose und Reparatur
