Produktdetails:
|
| Zoom Multiple (17 Zoll Bildschirm): | 20x-120x, 30x-225x | CCD: | Farbe, 1/3 Zoll, 8000000 PX |
|---|---|---|---|
| Arbeitsentfernung: | 82mm | Entschließung: | 0,0001 mm |
| Wiederholbarkeit: | 1,5 um | Garantie: | 1-jährig |
| Markieren: | Videomessmaschine 120x,Videomessmaschine 225x,Cnc-Visions-Messmaschine |
||

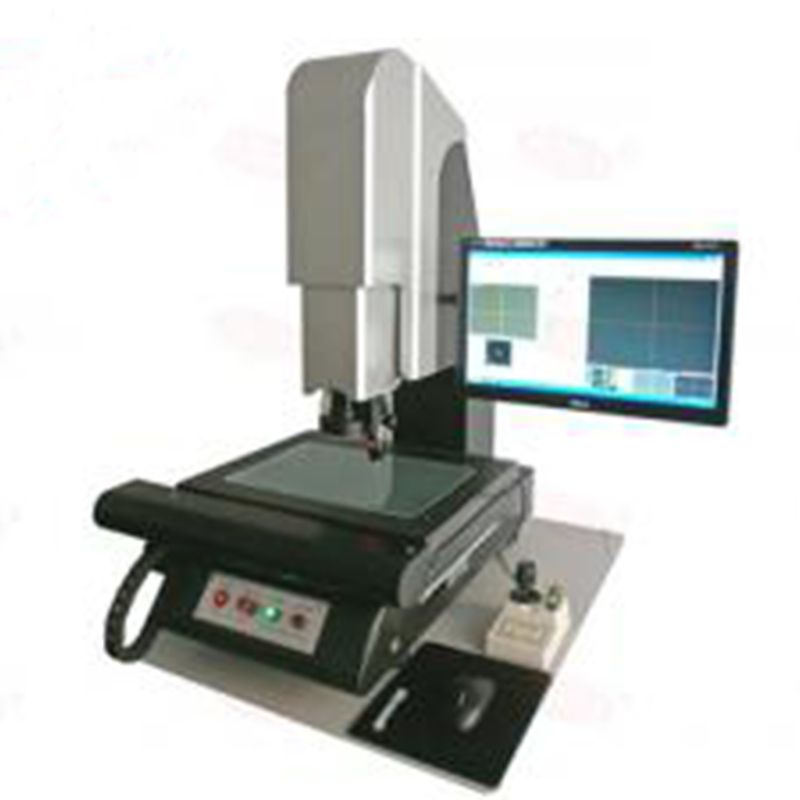

Rechnersteuerungs-Laborvideomessmaschine, optische CNC-Visions-Messmaschine
Anwendung mit Videomaß-Maschine:
Automatische Messmaschine CMM ist entworfen, um dreidimensionales Werkstück auf der Steigung, Runde, Abzugsgraben, Spalten, Ball, das Maß zu tun, mild
Löcher sowie die geometricalterms wie der Abstand zwischen den Elementen und den Winkeln. Und er ist im mechinery, Elektronik weitverbreitet,
mobile Installationen, Haushaltsgeräte, Verbindungsstück, Maschineninstallationen, Präzisionsbefestigung, Plastik, Hardware, circumjacentfields des Computers und so weiter
und andere Industrien.
EIGENSCHAFT U. LEISTUNG:

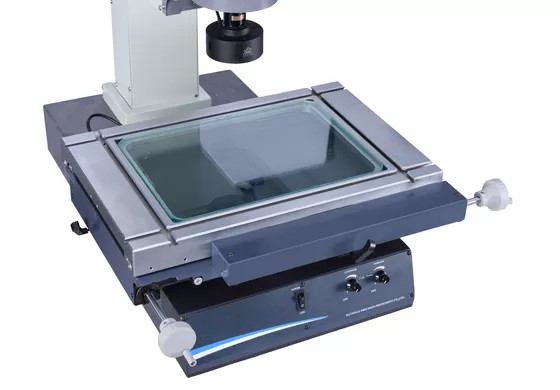

1. Hohe genaue Marmorbasis mit in hohem Grade steifer Fallsäule wird einer Stallarbeitwerkbank für gesamte 2D Visionsmessmaschine eingeführt und zur Verfügung gestellt;
2. Das Bewegungssystem nimmt genaue v-Schieberschiene mit hohen Linearitäten an, die höchste Prüfungsgenauigkeit erzielen können;
3. Farbindustriestandard 600TVA CD-Kamera hier rüstete aus sich, um für hohe Anforderung zu antworten;
4. Programmierbare 3 kühle Oberflächenlichtquelle der Zone LED der Schleife 8, Längskantenlicht (helles koaxialoptionales);
5. Hohe genaue optische Skala wird mit seiner Genauigkeit bis 0.001mm ausgerüstet;
6. Unabhängig-entwickelte messende Software kann ein einfaches Programmierverfahren manuell erzielen;
VISIONS-MESSMASCHINE-TECHNISCHE PARAMETER:
| Modell | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Messende Reise | |||||
| X-Achsen-Reise | 200mm | 300mm | 400mm | ||
| Y-Achsen-Reise | 100mm | 200mm | 300mm | ||
| Z - Achsen-Reise (optional) | 150mm | 150mm | 150mm | ||
| Werkbank | |||||
| Aluminiumlegierung Bank | 360×260mm | 570×355mm | 670×460mm | ||
| Glasbank | 260×160mm | 354×254mm | 459×359mm | ||
| Lastentragend | 30kg | 50kg | 50kg | ||
| Vision u. Messverfahren | |||||
| CCD | Farbkamera der hohen Auflösung mit 600TVA | ||||
| Zoomobjektiv | Zoomobjektiv 0.7-4.5X (helle koaxialoptionale) | ||||
| Verhältnis der Bildlinearen wiedergabe | 30-230X | ||||
| Arbeitsabstand | 82mm | ||||
| Entschließung | 0.0001mm | ||||
| Wiederholbarkeit | 1.5um | ||||
| Messende Genauigkeit (μm) |
X-Yachse ≦ (3+L/200) um, Z-Achse (messende Vision) ≦ (5+L/200) um |
||||
| Gesamt (Millimeter) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Bruttomasse (Kilogramm) | 160kg | 230kg | 320kg | ||
| Leuchtsystem | Programmierbares 3-Loop 8-Zone Oberflächenlicht u. Kantenlicht | ||||
| Leistungsaufnahme | 220V±10% (WECHSELSTROM) 50HZ |
||||
Kundenbetreuung:
Ø-Installation
Ø-Training (Ausbildungskundenangestellte)
Ø-Kalibrierung
Vorbeugende Wartung Ø
Ø-Ersatzteile
Ø-Unterstützung über Telefon oder Internet
Diagnose Ø und Reparatur vor Ort/on-line-Diagnose und Reparatur
